計測ユニット

USB接続   絶縁 プログラマブルレンジ 金属ケース

15BXW-H4M/G4M   15BXP-E2T/D2T   15BXP-E2M/D2M   15BXP-C2M/A2M

切れ目のない長期間の連続波形記録     マルチメータクラスの電圧表示     簡単操作のレコーダソフト添付

計測ソフト D151ADH/ADE を標準添付

マルチメータクラスの電圧値表示

  最小サンプリング間隔 40μs にて(*注)、切れ目なく連続記録。
  計測結果はEXCELLで読取り可能なCSV形式のファイルに保存。
  (*注) 4ch版を2ch動作(12bit分解能)にて使用した場合の最小値です。

4ch 計測ユニット 15BXWシリーズ   (写真上)

15BXW-H4M   4ch 高分解能16bit版
  チャンネル間相互絶縁タイプ (全チャンネルを相互に絶縁)

92,000円 (税別) 納期 5日程度

15BXW-G4M   4ch 12bit版
  チャンネル間相互絶縁タイプ (全チャンネルを相互に絶縁)

89,000円 (税別) 納期 5日程度

15BXW-H4   4ch 高分解能16bit版
  チャンネル間非絶縁タイプ (ch1,2とch3,4間は絶縁)

79,000円 (税別) 納期 5日程度

15BXW-G4   4ch 12bit版
  チャンネル間非絶縁タイプ (ch1,2とch3,4間は絶縁)

76,000円 (税別) 納期 5日程度

付属品

クリップ付きBNCケーブル(1.5m) 4本
■USBケーブル(5m) 1本
BNCコネクタ用防塵キャップ ■ゴム足
■データレコーダソフト(CD-ROM)
マニュアルはCD-ROM に収納のPDFのみです。
印刷物の添付はありません。

付属品なし(本体のみ)のご指定にて 3,600円値引となります。

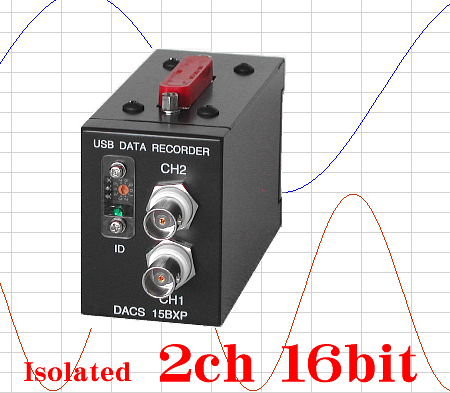

2ch 計測ユニット 15BXPシリーズ デジタル入出力付

警報出力などの用途に適しています。

チャンネル間絶縁 + 絶縁DIO + ハードウェアコンパレータ内蔵
2ch 高分解能16bit版 絶縁デジタル入出力付
15BXP-E2T-5V   デジタル入力電圧 4~7V
15BXP-E2T-12V   デジタル入力電圧 7~15V
15BXP-E2T-24V   デジタル入力電圧 15~26V

76,000円 (税別) 納期 5日程度

チャンネル間絶縁 + 絶縁DIO + ハードウェアコンパレータ内蔵
2ch 12bit版 絶縁デジタル入出力付
15BXP-D2T-5V   デジタル入力電圧 4~7V
15BXP-D2T-12V   デジタル入力電圧 7~15V
15BXP-D2T-24V   デジタル入力電圧 15~26V

74,000円 (税別) 納期 5日程度

チャンネル間絶縁タイプ
15BXP-E2M   2ch高分解能16bit版デジタル入出力付

72,000円 (税別) 納期 5日程度

チャンネル間絶縁タイプ
15BXP-D2M   2ch 12bit版 デジタル入出力付

70,000円 (税別) 納期 5日程度

チャンネル間非絶縁タイプ
15BXP-E2   2ch高分解能16bit版デジタル入出力付

66,000円 (税別) 納期 5日程度

チャンネル間非絶縁タイプ
15BXP-D2   2ch 12bit版 デジタル入出力付

64,000円 (税別) 納期 5日程度

付属品

クリップ付きBNCケーブル(1.5m) 2本
■USBケーブル(5m) 1本
■BNCコネクタ用防塵キャップ ■ゴム足
■DIO用ケーブル側コネクタ
■DIOコネクタ用防塵キャップ
■データレコーダソフト(CD-ROM)
マニュアルはCD-ROM に収納のPDFのみです。
印刷物の添付はありません。

付属品なし(本体のみ)のご指定にて 2,400円値引となります。


ハイエンドレコーダ 8ch計測ユニットこちらのページへ

ワイヤレス 計測ユニットこちらのページへ


絶縁は安定したシステムを構築する第一歩です。
詳しくはこちらをご覧ください。

 計測ユニット15BXシリーズは、 パソコンのUSBポートに接続して、アナログ信号の波形モニタ、XY表示、記録再生を行う計測ユニットです。 ペンレコーダのように各種のセンサ信号を切れ目なく連続的に記録し、ファイル保存できるほか、 オシロスコープや携帯タイプのデータレコーダのような波形表示も可能です。 製品には、計測ソフトと入力ケーブルなど一式がセットになっており、 ご購入後、すぐに計測を行うことができます。 アンプゲイン、サンプリング間隔などの設定は、すべてパソコンから操作。 記録したデータはEXCELなどで利用することもできます。

高分解能16bit版

FullScall/最大65500 (16bit)
サンプリング間隔により分解能が異なります。 詳しくは 精度表 をご覧ください。

12bit版

FullScall/4096 (12bit)

市販のUSBデバイスサーバーでネットワーク接続もできます。

 手のひらサイズのコンパクトで丈夫な金属ケースに収まっており、 外部電源は不要です。デスクトップパソコンとの組合せで、ラボラトリー内での計測はもちろんのこと、 ノートパソコンと組合せて、携帯用途として生産現場などでの計測にも便利に使用できます。 15BXシリーズは、 絶縁アンプ と、 直線性にすぐれたAD変換器 を内蔵した 本格的な計測装置です。絶縁アンプの使用により、パソコンインターフェイスとは電気的に絶縁されていますので、 計測時に煩わされる誘導ノイズの影響も最小限に抑えることができ、 測定対象とパソコンとの電気的な干渉を気にすることなく幅広い用途で使用することができます。

■取扱説明書
■応用説明書
■絶縁DIO付追加説明書
■レコーダソフト履歴

計測ユニットの動作資料も公開しています。 ユーザサイドにてアプリケーションソフトを作成される場合の資料は こちらへ

■記録サンプリング数 連続最大209万点
  サンプリング間隔 0.4ms以上では計測と同時に自動ファイル保存可能
  自動ファイル保存モードでは、連続最大サンプリング数 約6億点
  長期間の無人記録に最適
  記録データはEXCELで読取り可能

■アンプゲインは ×1 (レンジ±10V), ×10 (±1V), ×100 (±100mV)
  Mタイプ(型式末尾がM) または Tタイプ(型式末尾がT)は、
  全チャンネルを独立してゲイン設定可能
  別売の計測アンプ 15BXAMP と組合せて、さらに100倍(±1mV/full)
  分圧器 15BXATN と組合せて、250V(AC)の高電圧を測定可能。
  (注)分圧器は、チャンネル間絶縁タイプのみ接続可能です。

■電源はUSBケーブルを通じてパソコンから供給
  USBインターフェイスと計測アナログ入力は、すべてのタイプで
  電気的に絶縁しています。

■データレコーダソフトの対応OS

Windows 10, 8(8.1), 7(64/32bit), Vista, Xp

■コンパクトで丈夫な金属ケース
    携帯用と機器取付用途のいずれも可能

■サンプリング間隔

    4ch  0.4ms ~ 15sec     2ch  40μs ~ 15sec

  すべてのサンプリング間隔にて、きれめなく連続記録ができます。

■低消費電力 約2W
■外形寸法 98×62×61mm

  15BXW(4ch版) 波形モニタ画面    15BXW(4ch版) XY表示画面
  画面は高分解能版の例です。
  12bit版では電圧表示桁数が異なります。

■サンプリング間隔

    2ch  150μs ~ 15sec

  すべてのサンプリング間隔にて、きれめなく連続記録ができます。

■低消費電力 約1W
■デジタル入出力付は、
  コンパレータ出力機能により、警報出力等の用途に利用可能
  デジタル入出力絶縁タイプ (型式末尾がT)
     フォトMOSリレー出力8点   フォトカプラ入力4点
     計測ユニット内部のハードウェアにてコンパレータ機能を実行する
     高速応答タイプです。(専用レコーダソフト添付)
  デジタル入出力非絶縁タイプ
     デジタル入力12点 出力12点 (非絶縁LV-TTL)
■外形寸法 98×43×59mm

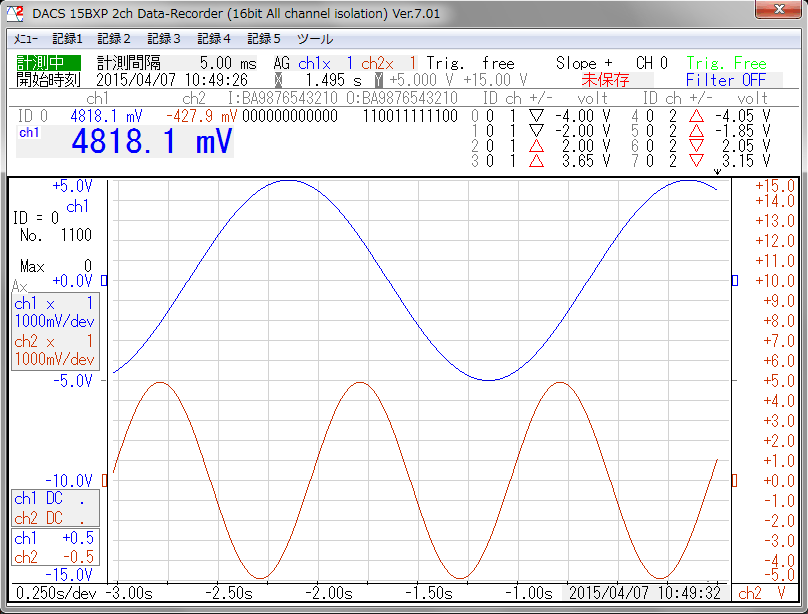

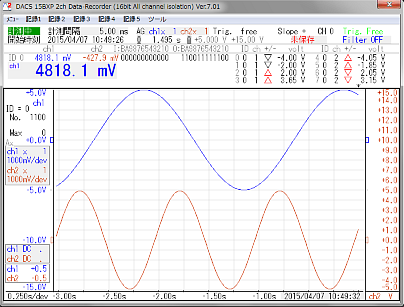

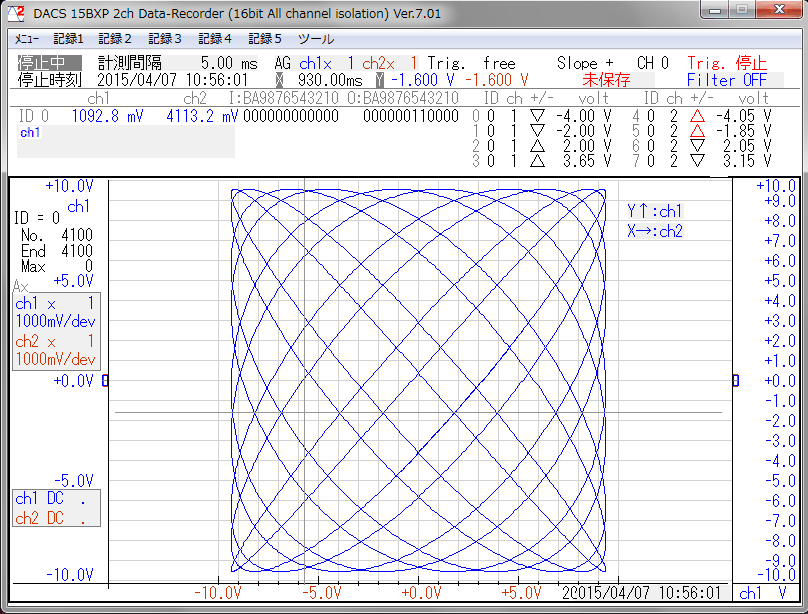

  15BXP(2ch版) 波形モニタ画面    15BXP(2ch版) XY表示画面
  画面は高分解能版の例です。
  12bit版では電圧表示桁数が異なります。

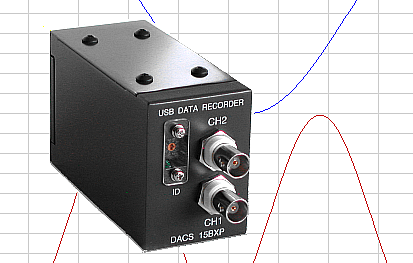

2ch 計測ユニット 15BXPシリーズ

2chの計測専用ユニット。デジタル入出力なし。

チャンネル間絶縁タイプ
15BXP-C2M   2ch 高分解能16bit版

68,000円 (税別) 納期 5日程度

チャンネル間絶縁タイプ
15BXP-A2M   2ch 12bit版

66,000円 (税別) 納期 5日程度

チャンネル間非絶縁タイプ
15BXP-C2   2ch 高分解能16bit版

62,000円 (税別) 納期 5日程度

チャンネル間非絶縁タイプ
15BXP-A2   2ch 12bit版

60,000円 (税別) 納期 5日程度

付属品

クリップ付きBNCケーブル(1.5m) 2本
■USBケーブル(5m) 1本
■BNCコネクタ用防塵キャップ ■ゴム足
■データレコーダソフト(CD-ROM)
マニュアルはCD-ROM に収納のPDFのみです。
印刷物の添付はありません。

付属品なし(本体のみ)のご指定にて 2,100円値引となります。
