 電圧分圧器


    計測ユニット15BXシリーズ用
    分圧比 100:1


      15BXATN



計測ユニット15BXシリーズと組合せて 250V (AC) までの電圧計測

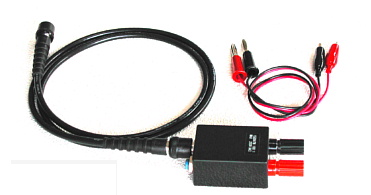

電圧分圧器

15BXATN

標準価格 8,200円 (税別) 納期 単品6日程度

付属品

■BNCコネクタ付出力ケーブル(1m)
    コネクタ外周を絶縁
■入力ケーブル(40cm)
    バナナプラグ対ミノ虫クリップ変換 赤黒 各1本
■取扱説明書

 15BXATN は、入力電圧を 1/100 に減衰させる抵抗分圧方式の分圧器です。

 最大250V(AC)までの電圧入力を減衰させて、 計測ユニット15BXシリーズのチャンネル間絶縁タイプに入力するのに適しています。

■ 15BXATN 取扱説明書

ご注意 15BXATN には絶縁機能はありません。



15BXATN仕様

分圧比
分圧方式
最大入力電圧
入力抵抗
周波数範囲
入力端子形状
出力コネクタ
動作周囲温度
ケース寸法
重量
ケース材質

100:1 分圧誤差 ±0.5%以下 (DC)
抵抗分圧方式
AC250V
1MΩ (±5%)
DC~100KHz (-3db)
圧着ターミナル バナナプラグ(4mm)使用可能
BNCコネクタ
0~+50℃
50×35×25mm コネクタなどの突起物を除く
100g 出力ケーブルを含む
ABS樹脂

15BXATN が使用可能な 計測ユニット15BXシリーズの型式

・15BXP-E2M ・15BXP-D2M ・15BXP-E2T ・15BXP-D2T
・15BXP-C2M ・15BXP-A2M
・15BXW-416 ・15BXW-412 ・15BXL
