RS232C信号伝送

高速 マルチチャンネル 最長150m

RM232C   RM232C-H

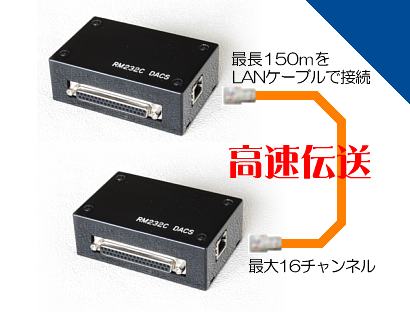

LANケーブル1本でつなぐだけ   16チャンネル双方向の安定した長距離信号伝送が可能です

マルチチャンネルRS232C信号伝送ユニット

RM232C   標準版   2台1組のセット品です

48,000円 (税別) 納期 7日程度

RM232C-H   高速版   2台1組のセット品です

48,000円 (税別) 納期 7日程度

  標準版と高速版の違いは右の仕様表をご覧ください。

付属品

■ACアダプタ 2個 (2ユニット分) ■取扱説明書 1部
■D-SUB 37ピン(オス)コネクタ 2個 (2ユニット分)
   ケーブル接続はありません。
   オプションの分岐中継ケーブルを同時ご購入の場合
   D-SUB 37ピンコネクタの添付はありません。
LANケーブルは付属しておりません。
別途ご準備ください。

 ストレート仕様のLANケーブルが使用できるように、2ユニットの伝送路の送信信号と受信信号を、 ユニット内部にてクロスさせた設定にして出荷しています。ご購入いただいたユニットは、 2台を必ずペアにてご使用ください。

別売品

シリアルポート3ch分岐中継ケーブル

RM232C標準版に使用して 3系統全信号接続 38Kbps まで

RM232W3-440   9ピンコネクタ固定ネジ インチ仕様

RM232W3-M26   9ピンコネクタ固定ネジ M2.6仕様

RM232Cユニットと同時ご購入時限定の特別価格
PC/機器の両側 1セット 9,980円(税別) 納期7日程度

D-sub37ピンコネクタはRM232Cユニットに接続
各ケーブル長 約30cm
D-sub9ピンコネクタはケーブル中継用のオスコネクタ仕様

PCシリアルポート側 :
   別途にご準備していただく、9ピンストレートケーブルで接続
機器シリアルポート側 : モデムの場合
   別途にご準備していただく、9ピンストレートケーブルで接続
機器シリアルポート側 : PCなどの場合
   別途にご準備していただく、9ピンクロスケーブルで接続

特注分岐ケーブル対応可能
販売しているのは、オムロン製コネクタと倉茂電工製ケーブルを使用した弊社製作の分岐中継ケーブルです。

  RM232Cは、マルチチャンネルRS232C長距離伝送ユニットです。
  最大16チャンネルの非同期(調歩同期)シリアル信号を、
  LANケーブル1本で最長150mまで伝送することができます。

  ■ 入力と出力それぞれ16bitの合計32bit入出力を双方向同時実行。
      コモンモードノイズの除去効果があります。
  ■ LANケーブルと電源を接続するだけで簡単に動作します。
  ■ 手のひらサイズのコンパクト設計

  16bitのうち 4bitは 390KHz サンプリング、
  残り 12bitも 78KHz サンプリングの高速データ伝送。
  最大タイムジッタをこのサンプリングサイクルにて保証しています。

  非同期シリアル信号伝送の場合
      38Kbpsまで 4ch分   +   9600bpsまで 12ch分

  パソコンなどのシリアル通信ポートとの接続方法(結線方法)は、
  取扱説明書に解説しています。


■ RM232C 取扱説明書
■ 分岐中継ケーブル RM232W3 取扱説明書
■ 分岐中継ケーブル RM232W3 PC側結線図
■ 分岐中継ケーブル RM232W3 機器側結線図


RM232C仕様

ユニット間の接続

RJ45コネクタ
一般的なLANケーブルが使用できます。
カテゴリー5以上のケーブルを使用

接続距離

0~150m

入出力信号

RS232Cレベル入力 16bit
RS232Cレベル出力 16bit
(1) RXとTXのみでRTS/CTSなどの制御信号を使用しないときは、最大16chのマルチチャンネル転送が可能。
(2) RTS/CTS/DSR/DTRなどの制御信号を使用するときは、最大5chのマルチチャンネル転送が可能。

(3) オプションの分岐中継ケーブル使用にて、 RI/CDを含めたモデム信号すべてを接続して、 シリアルポート3系統分のマルチチャンネル転送(各38Kbpsまで)が可能

伝送サンプリング
周期

bit No. 3~0
  390KHz 最大タイムジッタ 3μs
bit No. 15~4
  78KHz 最大タイムジッタ 13μs

RS232C伝送速度

非同期シリアル信号伝送の場合
  bit No.3~0     38Kbps まで
  bit No.15~4   9600bps まで

寸法、重量
およびケース材質

100(幅)×65(奥行)×35(高)mm   200g
コネクタなどの突起物を除く ユニット1台分
ケース材質 ABS樹脂

電源

+5V 消費電流 出力無負荷時 100mA
出力最大負荷時 200mA
ACアダプタ(標準添付品)より供給

RM232C-H (高速版) の仕様
サンプリング周期およびRS232C伝送最大速度は上表の2倍。
最大タイムジッタは上表の1/2。
接続距離は 0~70m となります。
そのほかの仕様は標準版と同じです。

 伝送路と基板コモンはパルストランスにより絶縁していますが、1000PFの容量結合あります。 ノイズ抑制目的の絶縁ですので、常時電位差のある場所には使用しないでください。
