リモート入出力システム

リモートIO TTL入力24bit. 出力24bit   接続長 MAX 150m

RM55HB   RM5500C   RM5500D-ISO   RM5500D-ISO-M/M24   RM5500A/AR

RM5500シリーズの信号伝送には、イーサーネット接続のようなネットワーク遅延時間がありません

  リモートI/O  RM5500  システム構成

 RM5500シリーズは、マルチチャンネルの高速信号伝送ユニットをベースにした、リモートIOシステムです。 パソコンのUSBに1台のインターフェイスBOXを接続して、 このインターフェイスBOXに接続する最大4台までのIOユニットを制御することができます。 IOユニットにはTTLデジタル入出力、絶縁デジタル入出力、カウンタユニットなどの種類があります。 これらのIOユニットを、パソコンのUSBポートより、簡単な文字列を用いて制御することができます。
 パソコンからは、たとえば W12A5B67 といった 簡単なアスキーコードの文字列を送信して、 ボードのデジタル出力(24bit分)を設定し、ボードからはこの応答として、 たとえば R11C4D58 といったコードを返して、ボードのデジタル入力状態(24bit分)を通知します。 独自の高速伝送手順を採用していますので、それぞれのユニットを、直接、USBポートに接続しているのと 同じように、高速に応答します。

リモートIO インターフェイスBOX

RM55HB

24,000円(税別)納期6日程度

■ RM55HB 取扱説明書

付属品

■CD-ROM 1枚を添付
マニュアルはCD-ROM に収納のPDFのみです。
印刷物の添付はありません。
USBケーブルは付属していません。
LANケーブルは付属していません。

リモートIO デジタル入出力ユニット   入力24出力24bit

RM5500C   TTL入出力

  5V系TTLおよびLVTTLに接続可能

18,900円(税別)納期6日程度

■ RM5500C 取扱説明書

付属品

デジタル入出力機器接続用ケーブル 30cm 1本
ACアダプタ (+5V 1A) 1個    ■取扱説明書 1部
LANケーブルは付属していません。

リモートIO 絶縁デジタル入出力ユニット  入力24出力24

RM5500D-ISO

  フォトカプラ入出力

29,800円(税別)納期7日程度


RM5500D-ISO-M

  フォトカプラ入力24点
  フォトカプラ出力16点  フォトMOSリレー出力8点

35,000円 (税別) 納期 7日程度


RM5500D-ISO-M24

  フォトカプラ入力24点  フォトMOSリレー出力24点

44,000円 (税別) 納期 7日程度

■ RM5500D-ISO 取扱説明書

付属品

デジタル入出力機器接続用ケーブル 30cm 1本
ACアダプタ (+5V 1A) 1個    ■取扱説明書 1部
LANケーブルは付属していません。

リモートIO基板

RM5500A   標準仕様
RM5500AR   入力反転タイプ

  5V系TTLおよびLVTTLに接続可能
  コンパクトな基板寸法 94×55mm

13,700円 (税別) 納期 6日程度

■ RM5500A 取扱説明書

**** 入出力機器接続用ケーブル脱着時の注意 ****

付属品

デジタル入出力機器接続用ケーブル 30cm 1本
電源(+5V)入力用3Pコネクタ付ケーブル 1本
   30cm片側は解放端
取扱説明書 1部
基板単体製品にACアダプタは付属していません
LANケーブルは付属していません。

入出力端子台

DACS-2590

RM5500D-ISO
RM5500D-ISO-M
RM5500D-ISO-M24 に
接続可能

入出力端子台 DACS-2590
2017年5月以降出荷分
一部仕様変更のお知らせ

6,600円 (税別) 納期 5日程度

■ DACS-2590 取扱説明書

パワーリレー出力基板 DACS-2592R
RM5500D-ISO、 RM5500D-ISO-M、 RM5500D-ISO-M24 に
接続して、リレー接点出力とすることができます。詳細はこちら

リモートIO カウンタユニット   詳細はこちらのページをご覧ください

リモートIO PWM 24ch パルス出力ユニット   詳細はこちらへ

リモートIO 出力専用ユニット  TTL出力48bit   詳細はこちらへ

リモートIO 入力専用ユニット  TTL入力48bit   詳細はこちらへ


■絶縁に関するご注意

 伝送路と各ユニットはパルストランスにより絶縁されています。ノイズ防止を目的とした絶縁です。 1000PFのコンデンサ結合がありますので、 伝送路両端で常時電位差があるような状態では使用できません。 電気的に高い絶縁性を必要とされる場合は、絶縁入出力仕様のIOユニット RM5500D-ISO などをご使用ください。

絶縁は安定したシステムを構築する第一歩です。
詳しくはこちらをご覧ください。

■各コンポーネントは、手のひらサイズ(100×65×35mm)でコンパクト
  制御盤などへのネジ止めも可能で、設置場所を選びません。
■1ユニットあたり 2W以下の省電力。
■インターフェイスBOXとIOユニットとは一般的なLANケーブルで接続。
■LANケーブルは最長 150m。 遠隔IO制御が可能です。
■LANケーブルの極性とIOユニットの内部設定は、
  インターフェイスBOXがポートごとに自動識別。


 マスタースレーブモードは、 RM5500シリーズの標準的な使用方法です。左上のシステム構成図をご覧ください。 インターフェイスBOX 1個と、少なくとも1個のIOユニットが必要となります。 パソコンから各IOユニットを制御し、デジタル信号入出力などを実行します。

 アプリケーションプログラムでは、各IOユニットを接続ポート番号にて識別し、 IOユニットが直接USBに接続されているのと同様に扱うことができます。 アプリケーションサイドで、リモート伝送制御に煩わされることはありません。

 マスタースレーブモードのスタートガイドは
  RM5500システム 解説書 をご覧ください。

 マスタースレーブモードの詳しい説明は
  リモートIOインターフェイスBOX RM55HB 取扱説明書 をご覧ください。

■電源
 インターフェイスBOX RM55HB の電源は、USBケーブルを通じてパソコンから供給されますので、 外部電源は不要です。
 IOユニットは、付属のACアダプタを使用するか、または外部電源より、+5V(DC)を供給する必要があります。

サンプルプログラム / デバイスドライバ はダウンロードのページへ

■PC用サンプルプログラム
  ソースファイル(VC6,VB6)と実行ファイルを添付

  デジタル入出力デモプログラム説明書

  VB.NET,VB.2005/2008 でのコンパイルおよびMSComm版の実行

  C# コマンド送受信サンプルプログラム

  FTDI社のUSB-ICを組込んでいる他社製品との同時使用について

■Linux での動作情報
  OSインストール時に仮想COM版相当のドライバが組込まれます。
  ターミナルを開いて入出力リダイレクトにより、簡単に動作試験を行う
  ことができます。  詳細はこちら   Linuxでの動作情報

■デバイスドライバおよび関数説明資料
  仮想COM版とダイレクトドライブ版ともに添付
  デバイスドライバ対応OS

Windows 10, 8(8.1), 7(64/32bit), Vista, Xp
Androidに DACS USB製品を接続

■ラズベリーパイ (Raspberry Pi) での動作情報   詳細はこちら

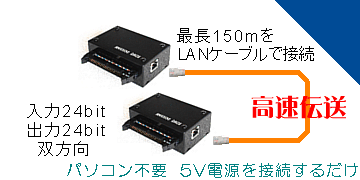

 スレーブモードでは、2台のIOユニットを LANケーブルにて接続します。インターフェイスBOXおよびパソコンは不要です。 接続したIOユニット間で、高速に信号伝送を繰り返し、 多芯ケーブルで接続したのと同じように、入力信号が相手方の出力信号に現れます。 スレーブモードは、省ケーブルとノイズ対策のための高速信号伝送システムです。

 スレーブモードの詳細は こちらをご覧ください。


別売品

取付台座   型番 DACS-PLATE-AU

 +1,450円 (税別)

盤面取付用 黒アルマイト処理アルミ3mm厚 取扱説明書
本品は RM5500C/D に取付けてお納めするオプションです。

基板取付プレート   型番 DACS-PLATE-AP

 1,500円 (税別)

基板取付専用 黒アルマイト処理アルミ3mm厚 取扱説明書

■USBケーブル (USBケーブルのみの販売は行っておりません。)

型番 ABFC220IV 2m 1本 620円 (税別)
型番 ABFC230IV 3m 1本 720円 (税別)
型番 ABFC250IV 5m 1本 850円 (税別)
   ABFC220(30,50)IV は フェライトコア付 Arvel の製品です。

入出力機器接続用ケーブル 30cm片側は解放端
型番 50F-300 1本 850円 (税別)

電源(+5V)入力用3Pコネクタ付ケーブル 30cm片側は解放端
型番 3T-300 1本 140円 (税別)

専用ACアダプタ (+5V 1A) 1個 1,200円 (税別)

L型DCプラグ 型番 MP-136L 1個 70円 (税別)
