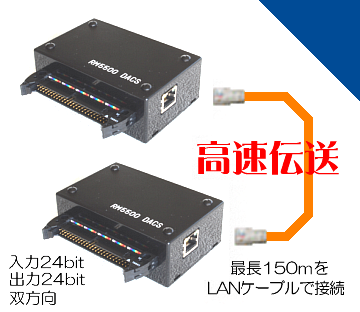

RM5500 スレーブモード構成図
LANケーブルにて接続した2台のIOユニット間で、
デジタル入力信号24bitが相手方のデジタル出力信号24bitに現れます。

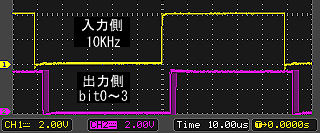

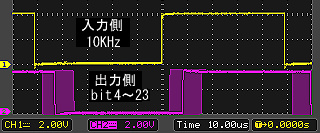

サンプリング周波数は、390KHzが4bit、78KHzが20bitと高速。
このサイクルでの最大タイムジッタ（信号遅延変動）を保証しています。しかも、この周期にて送受信を繰り返しますので、
万一のノイズによる一時的なエラーがあっても、ハングアップすることなく強力な復元力をもって動作します。
使用方法はとても簡単。2台のユニットまたは基板を、
ごく一般的なLANケーブル(カテゴリー5以上)にて接続します。
ケーブル長は最大で 150m まで。5V電源を接続するだけで、多芯ケーブルで接続したのと同じように、
入力信号が相手方の出力信号に出てきます。
RM5500スレーブモードは、省ケーブルとノイズ対策のための信号伝送システムです。
・絶縁に関するご注意
伝送路と各ユニットはパルストランスにより絶縁されています。ノイズ防止を目的とした絶縁です。
1000PFのコンデンサ結合がありますので、 伝送路両端で常時電位差があるような状態では使用できません。
電気的に高い絶縁性を必要とされる場合は、絶縁入出力仕様のIOユニットをご使用ください。
|
|
TTL、絶縁オープンコレクタ、RS232Cシリアルなど、多様な信号を伝送
伝送路両端の可能な組合せ （太文字が標準的な組合せです。）
各IOユニットの説明は こちらをご覧ください。
絶縁アダプタ基板
DACS-1550 および DACS-2550 は
各アダプタ基板の説明ページをご覧ください。
TTL信号伝送
RM5500C ―――――――――――― RM5500C
RM5500C ―――――――――――― RM5500A
RM5500A ―――――――――――― RM5500A
絶縁オープンコレクタ信号伝送
RM5500D-ISO(-M)(-M24) ―――― RM5500D-ISO(-M)(-M24)
RM5500AR+DACS2550 ――――――― RM5500AR+DACS2550
RM5500AR+DACS2550 ――――――― RM5500D-ISO(-M)(-M24)
TTLと絶縁オープンコレクタ信号伝送
RM5500C ――――――――――――― RM5500D-ISO(-M)(-M24)
RM5500D-ISO(-M)(-M24) ―――――― RM5500A
RM5500AR+DACS2550 ――――――― RM5500A
RM5500AR+DACS2550 ――――――― RM5500C
パワー駆動用途
RM5500AR+DACS2550 ――――――― RM5500A+DACS1550
RM5500A+DACS1550 ――――――― RM5500A+DACS1550
RM5500A+DACS1550 ――――――― RM5500A
RM5500A+DACS1550 ――――――― RM5500C
RM5500A+DACS1550 ――――――― RM5500D-ISO(-M)(-M24)
RS232C信号伝送 詳細はこちらをご覧ください。
RM232C ―――――――――――― RM232C
RM5500A+RM5523 ――――――――
RM5500A+RM5523
|
