コンパクトなケースに、フォトカプラ絶縁デジタル入力24点  フォトカプラまたはフォトMOSリレー出力24点

2022年7月出荷分から、複数台接続時のID番号をPCから変更可能。ID設定時のケース開閉が不要となりました

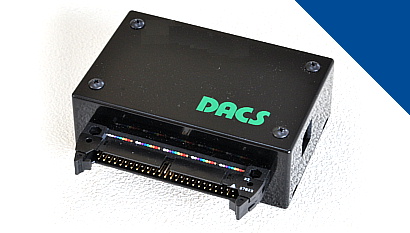

コンパクトな名刺箱サイズ 100×65×35mm
DACS-2500Dシリーズ

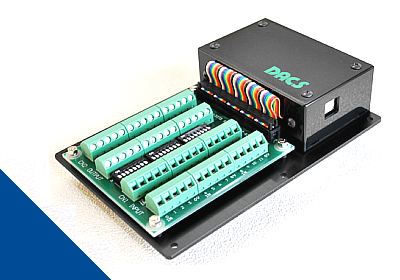

端子台と一体の DACS-2500ESシリーズ


USB接続 絶縁デジタル入出力ユニット 入力24 出力24

DACS-2500D-ISO

デジタル入力 フォトカプラ絶縁 24点
デジタル出力 フォトカプラ絶縁 24点 オープンコレクタ出力
組込基板 DACS-2500K-STD-2V5 + DACS-2550

標準価格 28,000円 (税別) 短納期 単品6日程度


        端子台DACS-2596組込仕様
        DACS-2500ES-ISO-OC

        端子台DACS-2596GB組込仕様
        DACS-2500EG-ISO-OC

標準価格 38,100円 (税別) 短納期 単品6日程度

DACS-2500D-ISO-A

デジタル入力 フォトカプラ絶縁 24点
デジタル出力 フォトカプラ絶縁 24点
    高電流(40mA)オープンコレクタ出力
組込基板 DACS-2500K-STD-2V5 + DACS-2550-A

標準価格 31,700円 (税別) 短納期 単品7日程度


        端子台DACS-2596組込仕様
        DACS-2500ES-ISO-A

        端子台DACS-2596GB組込仕様
        DACS-2500EG-ISO-A

標準価格 41,800円 (税別) 短納期 単品7日程度

DACS-2500D-ISO-M

フォトMOSリレー出力は接点出力なみに容易に使用できます。

デジタル入力 フォトカプラ絶縁 24点
デジタル出力 フォトMOSリレー出力 8点
    フォトカプラ絶縁 16点 オープンコレクタ出力
組込基板 DACS-2500K-STD-2V5 + DACS-2550-M

標準価格 33,800円 (税別) 短納期 単品7日程度


        端子台DACS-2596組込仕様
        DACS-2500ES-ISO-M

        端子台DACS-2596GB組込仕様
        DACS-2500EG-ISO-M

標準価格 43,900円 (税別) 短納期 単品7日程度

DACS-2500D-ISO-M24

上位互換/低価格のDACS-2500D-ISO-H24をご検討ください。


        端子台DACS-2596組込仕様
        DACS-2500ES-ISO-M24

        端子台DACS-2596GB組込仕様
        DACS-2500EG-ISO-M24

上位互換/低価格のDACS-2500ES(EG)-ISO-H24をご検討ください。

DACS-2500D-ISO-H24

フォトMOSリレー出力は接点出力なみに容易に使用できます。

デジタル入力 フォトカプラ絶縁 24点
デジタル出力 フォトMOSリレー出力 24点 高出力 耐電圧 100V(DC)
デジタル出力の総出力電流値は連続1A以下の制限があります。
組込基板 DACS-2500K-STD-2V5 + DACS-2550-H24

標準価格 38,800円 (税別) 短納期 単品7日程度


        端子台DACS-2596組込仕様
        DACS-2500ES-ISO-H24

        端子台DACS-2596GB組込仕様
        DACS-2500EG-ISO-H24

標準価格 48,900円 (税別) 短納期 単品7日程度

付属品

付属品はありません

  入出力機器接続用ケーブルは付属しておりません。
    端子台なしの製品は
    オプション品の50F-300を別途ご購入ください。
  USBケーブルは付属しておりません。
  マニュアル、サンプルソフトは   ダウンロードにて。

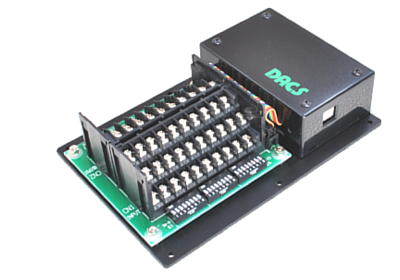

パワーリレー出力基板 DACS-2592R と一体化した
DACS-2500EX-92R はこちらへ


USB接続 絶縁デジタル出力専用ユニット   出力48

入力信号不要で、出力点数が多い用途に

DACS-2500D-ISO-OC48

デジタル出力 フォトカプラ絶縁 48点 オープンコレクタ出力
組込基板 DACS-2500K-OUT-2V5 + DACS-2580-OC48

標準価格 28,800円 (税別) 短納期 単品7日程度


        端子台DACS-2596組込仕様
        DACS-2500ES-ISO-OC48

        端子台DACS-2596GB組込仕様
        DACS-2500EG-ISO-OC48

標準価格 38,900円 (税別) 短納期 単品7日程度

DACS-2500D-ISO-A48

デジタル出力 フォトカプラ絶縁 48点
    高電流(40mA)オープンコレクタ出力
組込基板 DACS-2500K-OUT-2V5 + DACS-2580-A48

標準価格 33,200円 (税別) 短納期 単品7日程度


        端子台DACS-2596組込仕様
        DACS-2500ES-ISO-A48

        端子台DACS-2596GB組込仕様
        DACS-2500EG-ISO-A48

標準価格 43,300円 (税別) 短納期 単品7日程度

DACS-2500D-ISO-M48

上位互換/低価格のDACS-2500D-ISO-H48をご検討ください。


        端子台DACS-2596組込仕様
        DACS-2500ES-ISO-M48

        端子台DACS-2596GB組込仕様
        DACS-2500EG-ISO-M48

上位互換/低価格のDACS-2500ES(EG)-ISO-H48をご検討ください。

DACS-2500D-ISO-H48

フォトMOSリレー出力は接点出力なみに容易に使用できます。

デジタル出力 フォトMOSリレー出力 48点 高出力 耐電圧 100V(DC)
1グループ(24点)総出力電流値は連続1A以下の制限があります。
組込基板 DACS-2500K-OUT-2V5 + DACS-2580-H48

標準価格 48,800円 (税別) 短納期 単品7日程度


        端子台DACS-2596組込仕様
        DACS-2500ES-ISO-H48

        端子台DACS-2596GB組込仕様
        DACS-2500EG-ISO-H48

標準価格 58,900円 (税別) 短納期 単品7日程度

付属品

付属品はありません

  入出力機器接続用ケーブルは付属しておりません。
    端子台なしの製品は
    オプション品の50F-300を別途ご購入ください。
  USBケーブルは付属しておりません。
  マニュアル、サンプルソフトは   ダウンロードにて。

絶縁は安定したシステムを構築する第一歩です。
詳しくはこちらをご覧ください。

 USB接続 絶縁デジタル入出力ユニット
DACS-2500D(ES)-ISOは、USBポートに接続して、
パソコンのプログラムでデジタル入出力を実行する
ユニットです。

 文字列による容易な操作と、FPGA制御による高速かつ正確な入出力タイミングが特長です。
 手のひらサイズのコンパクトなケースに、フォトカプラ絶縁デジタル入力24点とデジタル出力24点の 計48点を実装しています。(出力専用ユニットではデジタル出力48点を実装しています。) 電源はUSBケーブルを通じてパソコンより供給しますので、外部電源は不要です。 ユニットにはデジタル入力用の絶縁電源を内蔵しており、接点入力も外部電源を準備することなく簡単に利用できます。

 ユーザサイドのプログラミングに役立つサンプル(ソース)プログラムも充実



 このユニットをUSBに接続すると、 アプリケーションプログラムからは、高速版増設COMポートとして扱うことができます。 たとえば、標準にてCOM1とCOM2をもっているパソコンでは、 COM3以降がこのユニットに対応する増設COMポートとなります。 また、ダイレクト版とよばれているデバイスドライバを使用すると、 COMポートではなく、独自のUSBデバイスとして使用することができ、 この場合は、ドライバ独自関数を用いて、基板とのREAD/WRITEを実行することになります。 いずれの方法でも、パソコンからは、たとえば W02A5B67 といった 簡単なアスキーコードの文字列を送信して、 ユニットのデジタル出力(24bit分)を設定し、ユニットからはこの応答として、 たとえばR01C4D58 といったコードを返して、デジタル入力状態(24bit分)を通知します。

USBデジタル入出力の速度を解説



 DACS-2500D-ISOシリーズは、 USB接続デジタル入出力基板 DACS-2500K と 絶縁アダプタ基板 DACS-2550 または DACS-2580 を組合せて、 ABS樹脂ケースに組込んだ製品です。

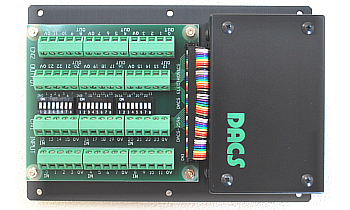

 DACS-2500ESシリーズは、DACS-2500Dユニットと端子台DACS-2596を、板厚3mmの丈夫なアルミプレートに取付けて一体とした製品です。

取扱説明書

■ DACS-2500Dシリーズ共通
■ DACS-2500ESシリーズ共通

詳細な機能は下記組込基板の取扱説明書をご覧ください。

■ USB接続デジタル入出力基板 DACS-2500K
■ 絶縁アダプタ基板 DACS-2550
■ 入出力端子台 DACS-2596

■ 出力専用基板 DACS-2500K-OUT
■ 出力専用絶縁アダプタ基板 DACS-2580
■ DACS-2596 出力専用端子配列



■外部電源不要

■デジタル入出力信号仕様

入力信号 フォトカプラ絶縁

デジタル入力はUSBポートおよびデジタル出力と絶縁しています。
デジタル入力24点のコモン(0V)は共通です。
接点またはオープンコレクタ出力との接続が可能。
  通電電流 3~4mA
接点入力に必要な+5V絶縁電源を基板に内蔵しています。

出力信号 フォトカプラ絶縁

デジタル出力はUSBポートおよびデジタル入力と絶縁しています。
デジタル出力24点のコモン(0V)は共通です。
最大負荷電流 10mA 最大電圧 40V

出力信号 高電流フォトカプラ絶縁 (製品型式末尾 -A)

デジタル出力はUSBポートおよびデジタル入力と絶縁しています。
デジタル出力24点のコモン(0V)は共通です。
最大負荷電流 40mA 最大電圧 40V

出力信号 フォトMOSリレー (製品型式末尾 -M, -M24, -M48)

デジタル出力はUSBポートおよびデジタル入力と絶縁しています。
デジタル出力24点のコモン(0V)は共通です。
最大負荷電流 型式末尾 M/M24 0.1A (瞬時0.5A)
最大負荷電流 型式末尾 M48     0.15A (瞬時0.5A)
最大電圧 50V
*** 各ユニットの総出力電流値制限にご注意ください。 ***

出力信号 フォトMOSリレー (製品型式末尾 -H24, -H48)

デジタル出力はUSBポートおよびデジタル入力と絶縁しています。
デジタル出力24点のコモン(0V)は共通です。
最大負荷電流 0.2A (瞬時1A) 最大電圧 100V
*** 各ユニットの総出力電流値制限にご注意ください。 ***

**** ご注意 **** 本ユニットの絶縁は、誘導ノイズ対策を目的としたものですので、 商用電源のように、常に高い電圧差があるラインには接続できません。 絶縁抵抗値と耐電圧値は取扱説明書に記載しています。


DACS-2500D
ケース寸法 100×65×35mm
(コネクタなど突起物は除く)

ケース裏面に固定用
取付穴 3mmネジ4か所


DACS-2500ES 寸法 175×120×38(H)mm
パネル取付穴 3.5Φ 3mmネジ用6か所

ケースにDACSマークおよび型式表示のない製品も承っています



サンプルプログラム/デバイスドライバはダウンロードのページへ

■文字列による容易な操作が特長です。
■マルチデバイス対応 (PC 1台に複数台を接続可能)
  パソコンツールでID番号設定
  PCに台数分のUSBポートまたはUSBハブが必要です。

■Windows PC用サンプルプログラム
  ソースファイル(VC, VB, C#) と実行ファイルを準備

  デジタル入出力デモプログラム説明書

  FTDI社のUSB-ICを組込んでいる他社製品との同時使用について

■デバイスドライバ対応OS

Windows 11,10, 8(8.1), 7(64/32bit)

  データ送受信プログラミングは、DACSの全USBインターフェイス製品で
  同じです。他製品のサンプルプログラム(VC, VB, C#)も参考になります。

■Python(Windows)での操作はこちらへ

■人気の コンパクト コンピュータ

  ラズベリーパイ (Raspberry Pi) で動作
  詳細はこちらへ

  C言語、Python言語のサンプルプログラムを掲載



別売品

取付台座   型番 DACS-PLATE-AU

 +2,200円 (税別)

    盤面取付用 黒アルマイト処理アルミ3mm厚     取扱説明書
    本品は DACS-2500D に取付けてお納めするオプションです。


入出力端子台   型番 DACS-2596

8,800円 (税別) 納期 単品5日程度

DACS-2596説明書


入出力端子台   型番 DACS-2596GB
  (DACS-2596の姉妹品 端子配列/位置が同じ)

8,800円 (税別) 納期 単品5日程度

端子台DACS-2596GBは端子に金属の露出部分があり、テスターなどでの入出力信号チェックが容易です。

DACS-2596GB説明書


■USBケーブル (USBケーブルのみの販売は行っておりません。)

型番 ABFC220IV 2m 1本 620円 (税別)
型番 ABFC230IV 3m 1本 720円 (税別)
型番 ABFC250IV 5m 1本 850円 (税別)
   ABFC220(30,50)IV は フェライトコア付 Arvel の製品です。

入出力機器接続用ケーブル 30cm片側は解放端
型番 50F-300 1本 950円 (税別)


  デバイスサーバー追加で有線/無線LAN接続

    デバイスサーバー RPi-USBDS

詳細はデバイスサーバー RPi-USBDS 解説ページへ
