絶縁アダプタ

高速デジタル入出力 フォトカプラ入力24点. 出力24点

DACS-2570   DACS-2570-M   DACS-2570-C

高速フォトカプラのデジタル入出力絶縁アダプタ     外部電源不要

 DACS-2570 基板は、USB接続モーションコントローラ基板 DACS-2500K-PMV6-A1 と共に使用します。 パルス出力、リミットスイッチ入力など 、モーションコントロールに必要な信号を、 USBインターフェイスと電気的に絶縁するための、高速動作タイプ絶縁アダプタ基板です。

 DACS-2570-C 基板は、 USB接続カウンタ基板 DACS-2500K-CNT-A1DACS-2500K-SCNT-A1 と共に使用して、 パルス入力などの入力信号を、USBインターフェイスと電気的に絶縁するための基板です。

 外部電源は不要。電源は DACS-2500K-PMV6-A1 などの基板から供給します。

USB接続デジタル入出力絶縁アダプタ基板
DACS-2570

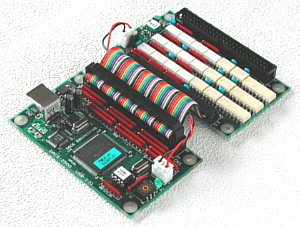

DACS-2500K-PMV6-A1とDACS-2570の接続例

 DACS-2570は、出力Low側にて電源消費電流が増加します。 DACS-2500K-PMV6-A1などと組合せて使用する場合、 各bitが同時にLowとなることがない、 CW/CCW出力モードでの使用を推奨します。

    2基板をABS樹脂ケースに組込んだ DACS-2500KDシリーズは こちらのページをご覧ください。

デジタル入出力絶縁アダプタ基板

DACS-2570   モーションコントローラ用

16,000円 (税別) 納期 6日程度

DACS-2570-M   モーションコントローラ用

20,300円 (税別) 納期 6日程度

モーション
     コントローラ用
  DACS-2570
  DACS-2570-M

入力24bitと出力12bitに高速フォトカプラを使用しています。
このうち出力の12bitには特に高速(0.5μs)のフォトカプラを使用しており、
DACS-2500K-PMV6-A1 と組合せて、250KHzまでのパルスを安定して出力することができます。
DACS-2570 は、汎用デジタル出力12bitがフォトカプラ絶縁出力
DACS-2570-M は、汎用デジタル出力12bitがフォトMOSリレー出力となっています。

接続対象となるモーションコントローラ基板を手配いただく場合
必ず型番末尾にA1を付加した製品 (DACS-2500K-PMV6-A1) をご指定ください。
型番末尾にA1のない製品は、+5V電源出力を制限しており、組合せても正常に動作しません。

DACS-2570-C   カウンタ用

15,800円 (税別) 納期 6日程度

カウンタ用
  DACS-2570-C

入力24bitに高速フォトカプラを使用しています。
このうち12bitには特に高速(0.2μs)のフォトカプラを使用しており、
カウンタ基板 DACS-2500K-CNT-A1 と組合せて1MHzまで、
カウンタ基板 DACS-2500K-SCNT-A1 と組合せて6MHzまでのパルスを カウントできるようになっています。
出力もフォトカプラにて絶縁していますが、12bit分しか使用できませんのでご注意ください。

接続対象となるカウンタ基板を手配いただく場合
必ず型番末尾にA1を付加した製品 (DACS-2500K-CNT-A1 など) をご指定ください。
型番末尾にA1のない製品は、+5V電源出力を制限しており、組合せても正常に動作しません。

付属品

■電源接続用ケーブル(15cm) 1本
DACS-2500K-PMV6-A1などとの信号接続用ケーブルは基板に固定しています。

入出力機器接続用ケーブルは付属しておりません。 DACS-2500K-PMV6-A1などに標準添付の入出力機器接続用ケーブルが使用できます。
マニュアルはCD-ROM に収納のPDFのみです。印刷物の添付はありません。

■DACS-2570取扱説明書

入出力信号仕様

 入力は接点入力に必要な+5V絶縁電源を基板に内蔵し、接点またはオープンコレクタ出力と接続が可能。
 デジタル入力24点とデジタル出力24点のコモン(0V)は共通です。

モーションコントローラ用
  DACS-2570   DACS-2570-M

入力信号 フォトカプラ絶縁 24点

通電電流 3~4mA (絶縁電源内蔵)
応答速度 3μs以内

出力信号

bit0~11 (パルス出力用)
  フォトカプラ絶縁オープンコレクタ
  最大負荷電流 12mA
  最大電圧 5.5V
  応答速度 0.5μs以内

DACS-2570 bit12~23(汎用出力用)
  フォトカプラ絶縁オープンコレクタ
  最大負荷電流 6mA
  (DACS-2500Kと接続の場合10mA)
  最大電圧 40V
  応答速度 100μs

DACS-2570-M bit12~23(汎用出力)
  フォトMOSリレー絶縁出力
  最大負荷電流 0.1A (瞬時0.5A)
  ON抵抗 1Ω以下
  最大電圧 50V
  応答速度 2ms

カウンタ用   DACS-2570-C

入力信号 フォトカプラ絶縁 24点

通電電流 3~4mA (絶縁電源内蔵)
bit0~11 (パルス入力用)
  応答速度 0.2μs以内
bit12~23 (汎用入力用)
  応答速度 3μs以内

出力信号 フォトカプラ絶縁 12点

bit12~23
  オープンコレクタ出力
  最大負荷電流 6mA
  (DACS-2500Kと接続の場合10mA)
  最大電圧 40V
  応答速度 100μs
bit1, bit2, bit4~11 は使用不可
bit0, bit3 はテスト用パルス出力
