パワーリレー出力

DACS-2500D-ISOと接続   出力C接2回路5点 最大24点の連結可

DACS-2592R   DACS-2500EX-92R

DACS-2500D-ISO と組合せて、パワーリレー 5回路をパソコンで開閉制御

 パワーリレー出力基板 DACS-2592R には、5個の2回路C接点パワーリレーを実装しており、 デジタル入出力ユニット DACS-2500D-ISO と組合せることにより、 パソコンのソフトウェアにより、このリレーのON/OFFを制御することができます。 また、ワイヤレス(DACS-9600D)、リモートIO(RM5500D)との組合せも可能です。

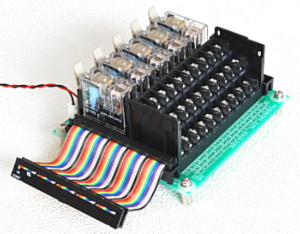

パワーリレー出力基板

DACS-2592R

15,200円 (税別) 納期 5日程度

  付属品

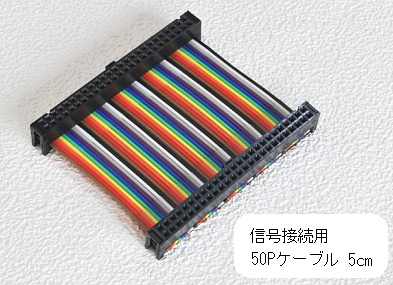

信号接続用50Pケーブル 5cm 1本

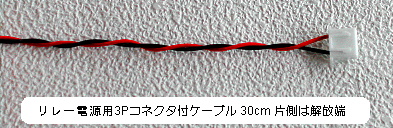

リレー電源用3Pケーブル
    30cm片側解放1本

■ DACS-2592R 取扱説明書

信号接続用50Pケーブル脱着時の注意

 接続可能なデジタル入出力ユニット     DACS-2500D-ISO, DACS-2500D-ISO-M24
 接続可能なリモートIOデジタル入出力ユニット     RM5500D-ISO, RM5500D-ISO-M24
 接続可能なワイヤレスデジタル入出力ユニット     DACS-9600D-ISO, DACS-9600D-M24


USBケーブルでパソコンと接続
パワーリレーをON/OFF制御

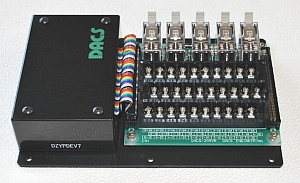

DACS-2500EX-92R

DACS-2500D-ISO と DACS-2592R を
アルミパネルに組込んで一体とした製品

ケースにDACSマークおよび
型式表示のない製品も承っています

USB接続パワーリレー出力ユニット

DACS-2500EX-92R

43,500円 (税別) 納期 6日程度

リレー駆動用電源(+24VDC)が別途に必要

  付属品

リレー電源用3Pケーブル
    30cm片側解放1本
■CD-ROM 1枚を添付
マニュアルはCD-ROM収納のPDFのみ。
印刷物の添付はありません。
USBケーブルは付属しておりません。

■ DACS-2500EX-92R
    取扱説明書

DACS-2592R 仕様

リレー接点出力

C接点2回路リレー 5個実装
動作確認用表示灯付
実装リレー型式
  オムロン G2R-2-SN (DC24V)
10万回開閉寿命の性能値
連続通電電流 3A
瞬時最大電流 5A
誘導負荷最大開閉電流 2A
最大開閉電圧 DC30V AC250V

端子台

端子ネジ角座金つき M3
端子間ピッチ 7.62mm
端子幅 6.3mm
3段配列合計端子数 30個
使用端子台
  サトーパーツ ML-740-W3BF

コネクタ

入出力信号接続用 50P 2個
  連結接続用を含む
リレー駆動電源用 3P 2個
  連結接続用を含む
  外部からDC24V (150mA以上) の
  供給が必要

寸法 / 重量

104.1 × 94.0mm 高さ約53mm
  スペーサ高さ10mmを含む
重量 310g
ベースは丈夫なガラスエポキシ
  2mm厚

  リレーは開閉する電流値などにより、寿命が大きく変わる消耗品です。 接点焼損は保証期間内でも無償修理の対象となりません。


  標準添付品およびオプション品と長さの異なるケーブルをご要望の場合は、弊社営業担当までお問合せください。



    写真はUSB接続パワーリレー出力ユニットに端子台 DACS-2590 を接続した例です。
    この例では、リレー接点出力5点、フォトカプラ出力19点、接点入力24点をパソコンから制御できます。



連結 最大24点

  標準添付品の50Pケーブルをそのまま連結用として使用して、つぎつぎに繋ぐだけで、 1台目のリレー出力bit0~4に加えて、bit5~9、bit10~14、bit15~19、bit20~23 と 最大24点のリレー出力を増設できます。
  リレー電源の連結接続は、オプションの連結用電源ケーブル 3T3-100 をご利用ください。
  端子台 DACS-2590 を最後に連結すれば、DACS-2500D-ISO のデジタル入力と、 リレー出力以外の残りのデジタル出力を利用できます。


別売オプション品

■USBケーブル (USBケーブルのみの販売は行っておりません。)

型番 ABFC220IV 2m 1本 620円 (税別)
型番 ABFC230IV 3m 1本 720円 (税別)
型番 ABFC250IV 5m 1本 850円 (税別)    ABFC220(30,50)IV は フェライトコア付 Arvel の製品です。

■連結用電源ケーブル 3P 10cm   型番 3T3-100   240円 (税別)

        ケーブル長30cmまでの特注品 3T3-xxx を承ります。営業担当にお問合せください。

■50Pケーブルロックレバー   型番 XG4U-5004   60円 (税別)

■リレー電源用3Pケーブル 30cm 片側解放端   添付品と同じ   型番 3T-300  140円 (税別)

■信号接続用50Pケーブル 5cm   DACS-2592Rの添付品と同じ   型番 50F50-50  850円 (税別)

        ケーブル長30cmまでの特注品 50F50-xxx を承ります。営業担当にお問合せください。

アルミパネルに組込んで一体とした
そのほかの製品

無線接続DACS-9600D-ISOとDACS-2592Rを組合せたDACS-9600EX-92R

リモートIORM5500D-ISOとDACS-2592Rを組合せたRM5500EX-92R

お見積りと製品構成は営業担当までお問合せください
