USB接続 24ch ロジックレコーダ基板 (写真上) |
|
|
DACS-2500KB-LGA TTL LV-TTL 入出力
標準価格 15,800円 (税別) 納期 単品6日程度
標準版デジタル入出力基板 DACS-2500KB-ST3 にロジックレコーダ機能を追加した基板です。
DACS-2500KB-ST3 の機能がそのまま動作しますが、デジタル入力の保護抵抗値が470Ωとなっていますのでご注意ください。DACS-2500KB-ST3 はこちらへ
|
付属品 |
付属品はありません
入出力機器接続用ケーブルは付属しておりません。
オプション品の
50F-300を別途ご購入ください。
USBケーブルは付属しておりません。
ロジックレコーダプログラムは
ダウンロードにて。 |

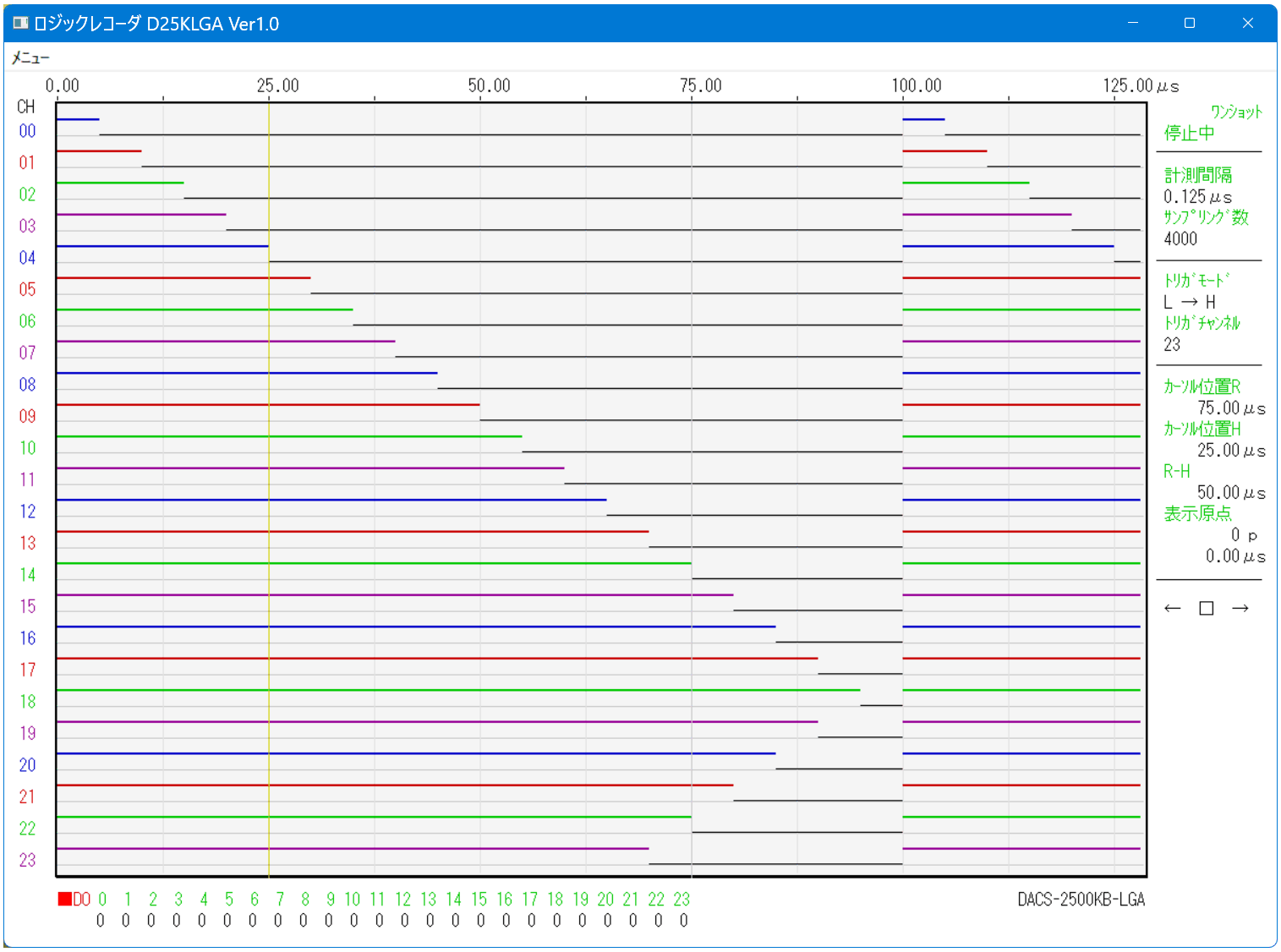

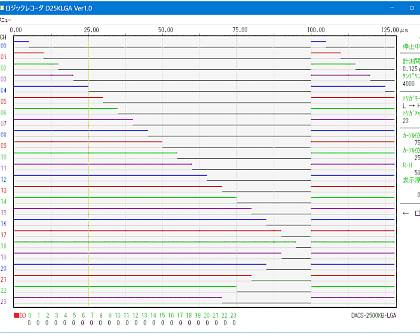

ロジックレコーダ LGA240 画面 (クリックで拡大)
PWMパルス出力基板 2500KB-RSW4出力 100MHzサンプル記録例

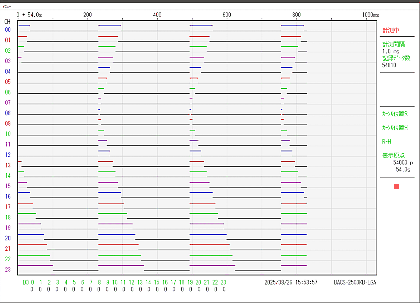

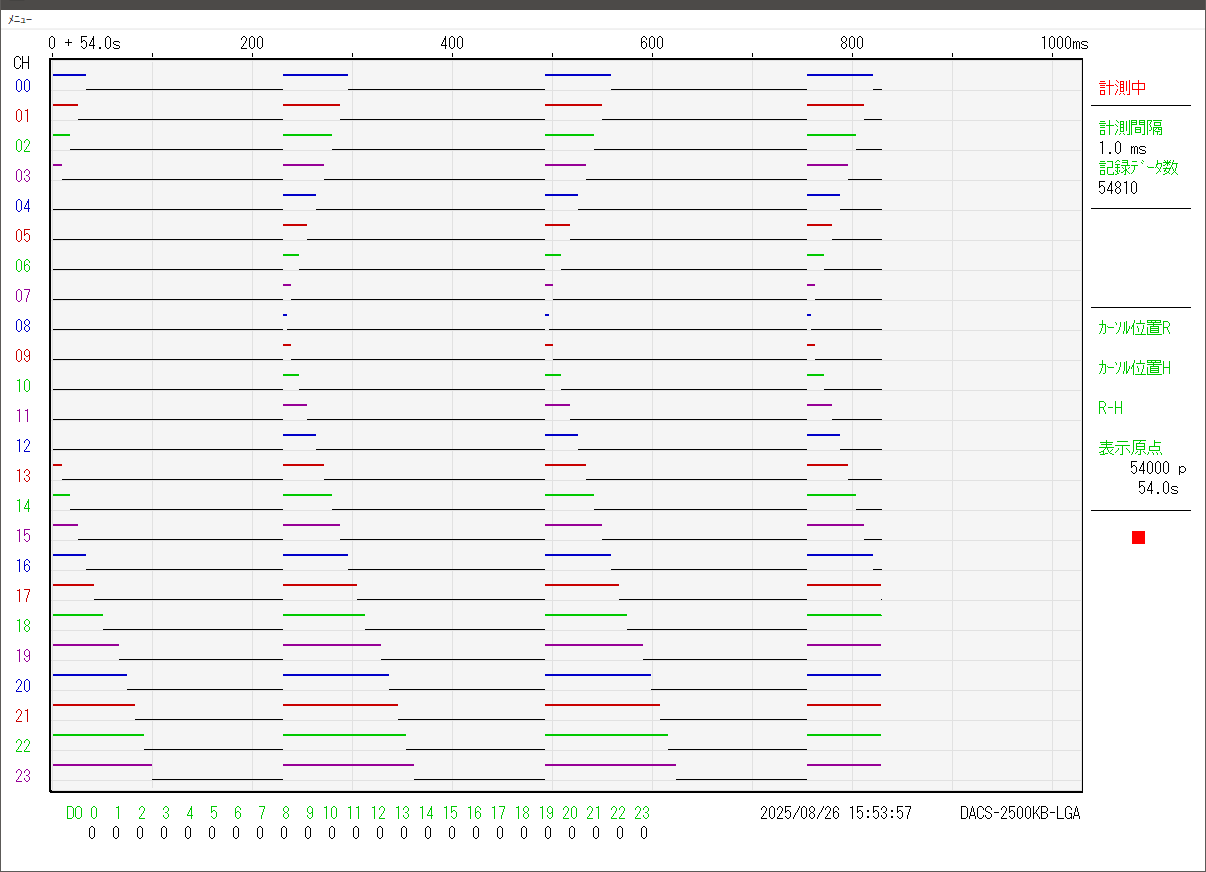

ロジックレコーダ LGR24M 画面 (クリックで拡大)
PWMパルス出力基板 2500KB-RSW4出力 1KHzサンプル記録例
|
|
コンパクトな名刺箱サイズ 100×65×35mm |
|
USB接続 24ch ロジックレコーダユニット (写真上)
|
DACS-2500KBC-LGA TTL LV-TTL 入出力
標準価格 19,800円 (税別) 納期 単品6日程度
|
付属品 |
付属品はありません
入出力機器接続用ケーブルは付属しておりません。
オプション品の
50F-300を別途ご購入ください。
USBケーブルは付属しておりません。
ロジックレコーダプログラムは
ダウンロードにて。 |
絶縁アダプタ DACS-2570-E、DACS-2422、DACS-2460 を組込んだユニット製品、
端子台 DACS-2596、DACS-2596GB と連結した製品の製作も承ります。お問合せください。
|
|
|

24ch ロジックレコーダ DACS-2500KB-LGA は、
パソコンのUSBインターフェイスに接続して、
24ch TTL入力を最高100MHzで同時サンプリングし、
連続4000ポイントを記録する基板です。
さらに 1KHz～0.5Hz では、連続6万ポイントを記録できます。
ロジック信号の論理解析に
ロジックレコーダプログラム(free)で記録と画面表示
記録可能なポイント数を超えても、
ロジックスコープとして画面表示を継続
ロジックレコーダプログラム LGA240 仕様
|
入力チャンネル
サンプリング周期
サンプリング数
トリガモード
計測モード
デジタル出力 |
24ch
100MHz分解能 設定範囲 0.01μs～1ms
(0～50℃ ±100ppm)
500～4000 / 1トリガ分
ロジックレコーダプログラムで繰返し表示可
トリガチャンネル指定
・常時
・High または Lowレベル
・High→Low または Low→High エッジ
トリガがかかってから指定サンプリング数を
サンプリング周期で連続記録します。
レコーダプログラムで ワンショット
または繰返し表示
24bit 利用可能
ロジックレコーダプログラムで繰返し計測中の変更可能 |
ロジックレコーダプログラム LGR24M 仕様
|
入力チャンネル
サンプリング周期
サンプリング数
デジタル出力 |
24ch
設定範囲 1ms～2s (0～50℃ ±100ppm)
レコーダプログラムで連続記録 65536
最大記録数を超えた後はグラフ表示を継続
24bit 利用可能
計測中の変更可能 |
■入力TTL 24bit 出力TTL 24bit 50極MILタイプコネクタ
■コンパクトな基板寸法 94×55mm
レコーダプログラムとデバイスドライバ はダウンロードのページへ
■ID番号をパソコンツールで設定
FTDI社のUSB-ICを組込んでいる他社製品との同時使用について
■デバイスドライバ対応OS
Windows 11,10, 8(8.1), 7(64/32bit)
|
データ送受信プログラミングは、DACSの全USBインターフェイス製品で
同じです。他製品のサンプルプログラム(VC, VB, C#)も参考になります。
|
別売品 |
|
■
基板取付プレート 黒アルマイト処理3mm厚アルミ
取扱説明書
(注) 基板取付専用です。ケース入りには使用できません。
型番 DACS-PLATE-AP 1個 2,300円 (税別)
■USBケーブル (USBケーブルのみの販売は行っておりません。)
型番 ABFC220IV 2m 1本 1,100円 (税別)
型番 ABFC230IV 3m 1本 1,250円 (税別)
型番 ABFC250IV 5m 1本 1,400円 (税別)
ABFC220(30,50)IV は
フェライトコア付 Arvel の製品です。
■入出力機器接続用ケーブル 30cm片側は解放端
型番 50F-300 1本 950円 (税別)
■
入出力機器接続用ケーブル ロックレバー付 29cm片側は解放
振動のある場所での使用に適当。ケース入りには使用不可。
ご購入前にお見積りをご照会ください。
型番 50F-290L 1本 1,080円 (税別)
■
電源(+5V)出力用3Pコネクタ付ケーブル 30cm片側は解放端
型番 3T-300 1本 140円 (税別)
■取付台座 型番 DACS-PLATE-AC 説明書
+2,700円 (税別)
盤面取付用 黒アルマイト処理アルミ3mm厚(PLATE-AUと同サイズ)
本品は DACS-2500KBC に取付けてお納めするオプションです。
DACS-2500KBCのケース裏面は密閉で取付用穴がありませんので、
このオプションはケース裏面の交換と裏面に接続するスペーサを
含んでいます。
■入出力端子台 型番 DACS-2596GB
 |
9,200円 (税別) 納期 単品5日程度
端子台DACS-2596GBは端子に金属の露出部分があり、テスターなどでの入出力信号チェックが容易です。
DACS-2596GB説明書
|
|
|
|
