Digital Automatic Control System


ワイドレンジ周波数自動計測

    0.5Hz~120MHz   7桁精度(10進)
    エンコーダA/B相 1MHz

      DACS-2500K-FSP   DACS-2500KC-FSP

周波数、周期、パルス幅を自動計測       ロータリーエンコーダ回転数変化などの計測と連続記録も可能

USB接続 ワイドレンジ周波数自動計測基板   (写真上)
  測定範囲 0.5Hz ~120MHz

DACS-2500K-FSP-2V5   TTL 2.5V出力
DACS-2500K-FSP-3V3   TTL 3.3V出力

17,800円 (税別) 納期 1個4日程度

付属品

入出力機器接続用ケーブル 30cm 1本
マニュアル、サンプルソフトは ダウンロードにて。
印刷物の添付はありません。
USBケーブルは付属しておりません。

 I/O電源は -2V5タイプが 2.5V、-3V3が 3.3V。 どちらのタイプもデジタル入出力はLVTTLと5V系TTLに接続できますが、5V系TTLには -3V3タイプを推奨します。

周波数データを高速に連続記録できる計測ソフト FRC120



コンパクトな名刺箱サイズ 100×65×35mm

USB接続 ワイドレンジ周波数自動計測ユニット

ユニットタイプの計測最高周波数 20MHz

DACS-2500KC-FSP-2V5   TTL 2.5V出力
DACS-2500KC-FSP-3V3   TTL 3.3V出力

21,300円 (税別) 納期 1個4日程度

付属品

入出力機器接続用ケーブル 30cm 1本
マニュアル、サンプルソフトは ダウンロードにて。
印刷物の添付はありません。
USBケーブルは付属しておりません。

ケースにDACSマークおよび型式表示のない製品も承っています

別売品

基板取付プレート 黒アルマイト処理3mm厚アルミ
(注) 基板取付専用です。ケース入りには使用できません。
型番 DACS-PLATE-AP 1個 1,500円 (税別)

■USBケーブル (USBケーブルのみの販売は行っておりません。)

型番 ABFC220IV 2m 1本 620円 (税別)
型番 ABFC230IV 3m 1本 720円 (税別)
型番 ABFC250IV 5m 1本 850円 (税別)
   ABFC220(30,50)IV は フェライトコア付 Arvel の製品です。

入出力機器接続用ケーブル 30cm片側は解放端
型番 50F-300 1本 850円 (税別)

入出力機器接続用ケーブル ロックレバー付 29cm片側は解放
振動のある場所での使用に適当。
型番 50F-290L 1本 930円 (税別)

■基板付属ケーブルをロック付(50F-290L)に交換するオプション
(注) 基板を新規にご購入時の限定オプションです。
型番 50F-290L-OP 1本 基板価格に +90円 (税別)

電源(+5V)出力用3Pコネクタ付ケーブル 30cm片側は解放端
型番 3T-300 1本 140円 (税別)

 ワイドレンジ周波数自動計測基板 DACS-2500K-FSP は、 0.5Hzから120MHzまでの広い範囲のパルス周波数(周期)を、自動的に測定レンジを設定して計測します。

 さらに、1MHzまでのパルス幅計測、エンコーダA相/B相信号入力による回転数変化の計測と連続記録など多目的に使用できます。

 カウンタ値の読取りおよびカウンタモードの設定は、パソコンのUSBインターフェイスを用いて、 簡単な文字列操作にて行います。

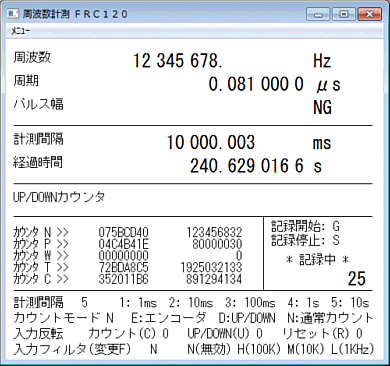

 周波数計測と計測結果の連続ファイル記録ができる「周波数計測プログラム FRC120」(無償)を準備。 FRC120の詳細は下記の基板取扱説明書に記述しています。

■ ワイドレンジ周波数自動計測基板 取扱説明書

周波数計測機能

機能





入力最高周波数








基準クロック出力

パルス周波数(周期)計測 有効桁 最大7桁(10進)
パルス幅計測 有効桁 最大7桁(10進)
エンコーダ信号A/B相の周波数(周期)計測
UP/DOWNカウント機能
計測時刻カウント機能
入力信号フィルタ機能
周波数カウント
  計測範囲 0.5Hz ~ 120MHz
  計測間隔
  1ms / 10ms / 0.1s / 1s / 10s
パルス幅計測
  計測範囲 0.5μs ~ 1s
  計測間隔 1ms / 10ms / 0.1s / 1s / 10s
エンコーダ信号A/B相カウントモード 1MHz
UP/DOWNカウンタ 2MHz
基準クロック出力 1MHz 0.5Hz
テスト用A/B相信号出力 1KHz
計測精度
  ±10ppm(25℃) ±50ppm(0~50℃)



■外部電源不要。
  基板上の3Pコネクタはアダプタ基板を接続する場合の電源出力用。

■入力TTL 24bit 出力TTL 24bit 50極MILタイプコネクタ
  カウンタ機能に使用していない入出力は汎用デジタル入出力として
  利用できます。
  DACS-2500Kシリーズのそのほかの基板と、
  ピン配置などインターフェイス仕様の互換性があります。
  ただし、入出力信号にシリーズ接続している電流制限用抵抗値は
  56Ωとなっています。

■コンパクトな基板寸法 94×55mm



サンプルプログラム / デバイスドライバ はダウンロードのページへ

■文字列による容易な操作が特長です。

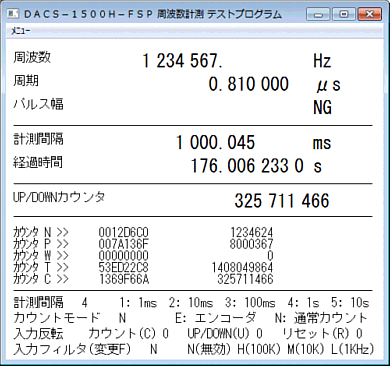

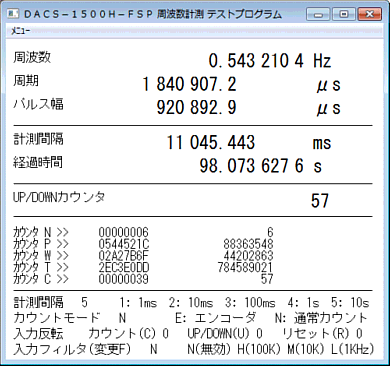

■周波数計測 Windows PC サンプルプログラム
  ソースファイル(VC2008) と実行ファイルを準備

周波数計測 Windowsサンプルソフト

  VB.NET,VB.2005/2008 でのコンパイルおよびMSComm版の実行

  FTDI社のUSB-ICを組込んでいる他社製品との同時使用について

■デバイスドライバ対応OS

Windows 10, 8(8.1), 7(64/32bit)

■Linux での動作情報
  OSインストール時に仮想COM版相当のドライバが組込まれます。
  ターミナルを開いて入出力リダイレクトにより、簡単に動作試験を行う
  ことができます。   詳細はこちら   Linuxでの動作情報
