パソコンなどのアプリケーションプログラムから、Bluetooth接続で、カウンタの制御、カウント値の読取りを実行します。
文字列による容易な操作と、FPGAを使用した正確かつ安定したタイミング制御が特長です。
入力24bit出力24bitのうち、カウンタ機能に使用していない入出力は、汎用デジタル入出力として使用できます。
ユーザサイドのプログラミングに役立つサンプル(ソース)プログラムを準備
■カウンタ動作
32bit長のカウンタ3個を内蔵しています。
各カウンタは、カウントクロックとカウント方向入力によるUP/DOWNカウントのほか、
エンコーダA相/B相信号によるカウントも可能です。
また、全カウンタに、パルス幅とパルス周期を読取る機能があります。
入力フィルタリング機能により、カウント入力信号にリンギングとかチャタリングがあった場合でも、
任意のフィルタ時間設定で、これらの影響を除去して、正確なカウントができるようになっています。
カウンタのご使用前に、こちらの解説（FRQ）がお役に立ちます
|
カウンタ個数
カウンタビット長
動作モード
・
・
入力最高周波数
・
その他の機能
・
・
・
・
・
基準クロック出力 |
3個
各32bit
エンコーダ信号A/B相入力モード
UP/DOWNカウントモード
パルス周期および幅計測モード(全カウンタ)
エンコーダ信号A/B相入力モード 500KHz
UP/DOWNカウントモード 1MHz
最終カウント値指定可能
分周パルス出力機能あり(LV-TTL専用出力)
エンコーダＺ相による原点設定
カウント入力フィルタリング機能
フィルタ設定範囲 1μs--16ms
入力極性設定
基準クロック出力 1MHz
周波数計測ゲート信号用 0.5Hz
テスト用A/B相信号出力 1KHz
各出力の周波数確度
±0.01%(0～50℃ ±100ppm) |
■Bluetooth接続
日本国内の技術基準適合証明を取得した無線モジュールを使用。
製品ごとに固有の名前とPINコードを設定しています。
パソコン側のプログラミングは、COMポートを使用したシリアル通信です。
|
日本国内専用のため海外での使用はできません。
Only for the inside of Japan
|
|
使用している無線モジュール Microchip Technology RN42-I/RM
日本国内の技術基準適合証明 R201-125709
Bluetooth認証 B014867 end device listing
■接続距離
見通し範囲で10m以内
■通信速度
パソコンソフトからデジタル出力コマンドを発信して、DACS-9600BT からのデジタル入力レスポンスを受信し、パソコンソフトにてデジタル入力データを読取るまでを1サイクルとすると、最高で、毎秒１０～１５回の繰返しにて実行することができます。
■デジタル入力/出力
入力TTL 24bit 出力TTL 24bit 50極MILタイプコネクタ
**** 入出力機器接続用ケーブル脱着時の注意 ****
すべてのデジタル入力およびデジタル出力は、
5V系TTL入出力、LVTTL入出力の両方に接続できます。
入力信号は基板内部ではPULL-UPしておりませんので、接点入力を接続する場合は、
基板外部にて+3～+5Vに10KΩ程度の抵抗値にてPULL-UPする必要があります。
■電源
付属ACアダプタから供給
別売品の3Pコネクタケーブルからの供給も可能
・電源電圧範囲 4.5V～9V(平均100mA)
バッテリ使用も可能
■寸法
基板寸法 94×55mm(アンテナ突起部分を除く)
サンプルプログラム
/ デバイスドライバ はダウンロードのページへ
■文字列による容易な操作が特長です。

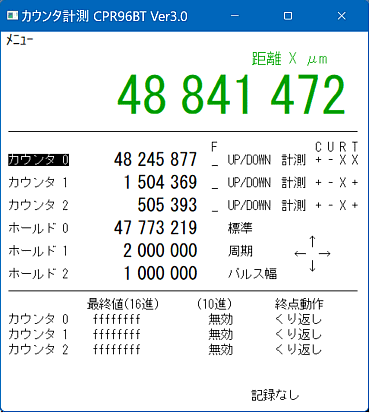

■Windows PC用サンプルプログラム
ソースファイル(C++)と実行ファイルを準備
■Python での操作はこちらへ
|
