 絶縁デジタル入出力


    無線接続
    フォトカプラ入力 24点
    フォトカプラ / フォトMOSリレー出力 24点


      DACS-96KSDX-ISO  DACS-96KSDX-M8  DACS-96KSDX-M24
      DACS-96KSES-ISO  DACS-96KSES-M8  DACS-96KSES-M24

入出力機器接続用50Pケーブルはオプション品にて別途ご購入ください


■ワイヤレス リモート制御   ■文字列による容易な操作   ■絶縁デジタル入力24点とデジタル出力24点


ワイヤレス 絶縁デジタル入出力セット

フォトカプラ絶縁デジタル入力24点
フォトカプラ絶縁デジタル出力24点

デジタル入出力絶縁基板 DACS-2550 組込

DACS-96KSDX-ISO

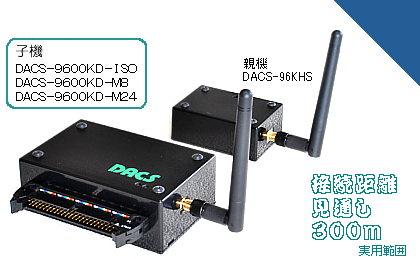

親機 DACS-96KHS と子機 DACS-9600KD-ISO のセット

標準価格 45,800円 (税別) 納期 1個7日程度


DACS-96KSES-ISO
親機 DACS-96KHS と子機 端子台付 DACS-9600KES-ISO のセット
        端子台DACS-2596組込仕様

標準価格 55,900円 (税別) 納期 1個10日程度


DACS-96KSEG-ISO
親機 DACS-96KHS と子機 端子台付 DACS-9600KEG-ISO のセット
        端子台DACS-2596GB組込仕様

標準価格 54,900円 (税別) 納期 1個10日程度

フォトカプラ絶縁デジタル入力24点
フォトカプラ絶縁出力16点
  + フォトMOSリレー出力8

デジタル入出力絶縁基板 DACS-2550-M 組込

フォトMOSリレー出力は接点出力なみに容易に使用できます。

DACS-96KSDX-M8
親機 DACS-96KHS と子機 DACS-9600KD-M8 のセット

標準価格 50,200円 (税別) 納期 1個7日程度


DACS-96KSES-M8
親機 DACS-96KHS と子機 端子台付 DACS-9600KES-M8 のセット
        端子台DACS-2596組込仕様

標準価格 60,300円 (税別) 納期 1個10日程度


DACS-96KSEG-M8
親機 DACS-96KHS と子機 端子台付 DACS-9600KEG-M8 のセット
        端子台DACS-2596GB組込仕様

標準価格 59,300円 (税別) 納期 1個10日程度

フォトカプラ絶縁デジタル入力24点
  + フォトMOSリレー出力24

デジタル入出力絶縁基板 DACS-2550-M24 組込

フォトMOSリレー出力は接点出力なみに容易に使用できます。

DACS-96KSDX-M24
親機 DACS-96KHS と子機 DACS-9600KD-M24 のセット

標準価格 59,200円 (税別) 納期 1個7日程度


DACS-96KSES-M24
親機 DACS-96KHSと子機 端子台付DACS-9600KES-M24のセット
        端子台DACS-2596組込仕様

標準価格 69,300円 (税別) 納期 1個10日程度


DACS-96KSEG-M24
親機 DACS-96KHSと子機 端子台付DACS-9600KEG-M24のセット
        端子台DACS-2596GB組込仕様

標準価格 68,300円 (税別) 納期 1個10日程度

付属品

■アンテナ RPSMAタイプ 2本
子機用ACアダプタ(+5V 2A) 1個

  入出力機器接続用ケーブルは付属しておりません。
    端子台なしの製品は
    オプション品の50F-300を別途ご購入ください。
  USBケーブルは付属しておりません。
  マニュアル、サンプルソフトは   ダウンロードにて。

ワイヤレス 絶縁デジタル入出力 増設用子機

セット品の子機と設定アドレスが異なる以外は同じものです。

フォトカプラ絶縁デジタル入力24点
フォトカプラ絶縁デジタル出力24点

DACS-9600KD-ISOS

標準価格 38,000円 (税別) 納期 1個7日程度


DACS-9600KES-ISOS (2596端子台付)

標準価格 48,100円 (税別) 納期 1個10日程度


DACS-9600KEG-ISOS (2596GB端子台付)

標準価格 47,100円 (税別) 納期 1個10日程度

フォトカプラ絶縁デジタル入力24点
フォトカプラ絶縁出力16点
  + フォトMOSリレー出力8

DACS-9600KD-M8S

標準価格 42,400円 (税別) 納期 1個7日程度


DACS-9600KES-M8S (2596端子台付)

標準価格 52,500円 (税別) 納期 1個10日程度


DACS-9600KEG-M8S (2596GB端子台付)

標準価格 51,500円 (税別) 納期 1個10日程度

フォトカプラ絶縁デジタル入力24点
  + フォトMOSリレー出力24

DACS-9600KD-M24S

標準価格 51,400円 (税別) 納期 1個7日程度


DACS-9600KES-M24S (2596端子台付)

標準価格 61,500円 (税別) 納期 1個10日程度


DACS-9600KEG-M24S (2596GB端子台付)

標準価格 60,500円 (税別) 納期 1個10日程度

付属品

■アンテナ RPSMAタイプ 1本
子機用ACアダプタ(+5V 2A) 1個

入出力機器接続用ケーブルは付属しておりません。

 複数子機の接続方法は、こちらの説明書をご覧ください

別売品

入出力端子台   型番 DACS-2596

8,800円 (税別) 納期 1個5日程度

DACS-2596説明書


入出力端子台   型番 DACS-2596GB
  (DACS-2596の姉妹品 端子配列/位置が同じ)

7,800円 (税別) 納期 1個5日程度

端子台DACS-2596GBは端子に金属の露出部分があり、テスターなどでの入出力信号チェックが容易です。

DACS-2596GB説明書


子機に パワーリレー出力基板 DACS-2592R
接続して、リレー接点出力とすることができます。詳細はこちら


■USBケーブル (USBケーブルのみの販売は行っておりません。)

型番 ABFC220IV 2m 1本 620円 (税別)
型番 ABFC230IV 3m 1本 720円 (税別)
型番 ABFC250IV 5m 1本 850円 (税別)
   ABFC220(30,50)IV は フェライトコア付 Arvel の製品です。

入出力機器接続用ケーブル(50P) 30cm片側は解放端
型番 50F-300 1本 950円 (税別)

子機用ACアダプタ
      USB充電タイプのACアダプタと
      モバイルバッテリ用DC電源コード 1m (DC-3513) のセット品
子機用ACアダプタ(+5V 2A) 1個 1,400円 (税別)

子機用DCプラグ 型番 PP3-002D 1個 180円 (税別)

モバイルバッテリ用DC電源コード 1m
子機にモバイルバッテリから電源を供給するケーブルです。
型番 DC-3513 1個 360円 (税別)

■アンテナ RPSMAタイプ (標準添付品と同じ交換用)
型番 ANT-RPSMA 1個 840円 (税別)

 親機をパソコンのUSBに接続し、子機の電源を入れるだけで、無線接続は自動で完了します。 アプリケーションプログラムからは、デジタル入出力機能をもった子機を、USBデバイスとして使用することができます。 パソコンからは、たとえば W02A5B67 といった 簡単なアスキーコードの文字列を送信して、 子機側のデジタル出力(24bit)を設定し、子機からはこの応答として、 たとえばR01C4D58 といったコードを返して、デジタル入力状態(24bit)を通知します。  文字列による容易な操作と、FPGAを使用した正確かつ安定したタイミング制御が特長です。

 ユーザサイドのプログラミングに役立つサンプル(ソース)プログラムも充実

取扱説明書

■ DACS-96KSET-DIO
■ 子機 絶縁デジタル入出力ユニット
    DACS-9600KD

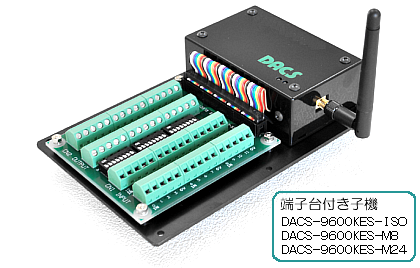

■ 子機 端子台付き 絶縁デジタル入出力ユニット
    DACS-9600KES

■ DACS-9600Kシリーズ 増設用子機

      (注) 絶縁デジタル入出力 子機 DACS-9600KD/KES-ISO/M8/M24 では、
            DACS-96KSET-DIO のPWM出力機能は使用できません。



■無線接続

  使用無線モジュール Digi International Inc. Xbee S2C

  2.4GHz帯 14チャンネルのうち1チャンネルを、親機が選択します。 日本国内の技術基準適合証明を取得した無線モジュールを使用していますので、免許申請の必要はありません。

日本国内専用のため海外での使用はできません。
Only for the inside of Japan

  子機が1個の Point to Point 接続動作

  親機と子機のセット品は、親機と子機が1対1のP2P動作です。
  親機と子機は、製品ごとに固有のアドレスをもっていて、セット品以外の相手とは通信できないようになっています

  子機を増設した場合

  ○ スター接続動作

  親機と子機のセット品に、増設用子機を追加した場合は、親機に対し子機が複数台のスター型動作となります。 セット品の子機と異なるワイヤレス・カウンタユニットなどとの混在も可能です。

  ○ メッシュ接続動作

  それぞれの子機がルータとして動作し、遠方の子機とも通信ができます。 スター型動作で、親機と直接に通信できない遠方の子機は、自動的に、途中の子機をルータとしたメッシュ接続動作となります。



■接続距離

  見通し範囲で最大(実用)300mです。 途中に建物など障害物のある場所では接続距離が短くなりますが、 複数の子機を利用したメッシュ接続動作により、遠方の子機とも通信が可能です。

■通信速度

  パソコンソフトからデジタル出力コマンドを発信して、子機からのデジタル入力レスポンスを受信し、 パソコンソフトにてデジタル入力データを読取るまでを1サイクルとすると、 増設子機がないP2P動作の場合、最高で毎秒20回の繰返しにて実行することができます。 子機を増設したスター型動作の場合は、子機1台あたり、0.1~0.2秒の繰返し時間となります。
  なお、親機と子機が離れた位置にある場合、あるいは途中に障害物があるような応用では、1秒程度の繰返しにおさえて、 電波障害による送受信中断頻度を下げる配慮が必要となります。



■デジタル入力
    フォトカプラ絶縁入力 24点
    入力電源と絶縁した内部のDC+5Vにて入力を Pull-up しています。
    接点入力も直接に接続することができます。
    デジタル入力24点のコモン(0V)は共通です。

■デジタル出力
    フォトカプラまたはフォトMOSリレー出力   50極MILタイプコネクタ
    電源回路とデジタル出力を絶縁しています。
    デジタル出力24点のコモン(0V)は共通です。

フォトカプラ絶縁出力

最大負荷電流 6mA 最大電圧 40V

フォトMOSリレー出力
(型式末尾 -M8,-M24)

最大負荷電流 0.1A(瞬時0.3A) 最大電圧 50V
総出力電流値は連続1A以下の制限があります

    絶縁抵抗値と耐電圧値は取扱説明書に記載しています。

■電源
  ・子機DACS-9600KD/9600KESユニットは付属ACアダプタから電源を供給。
  ・電源電圧範囲 4.5V~9V (5V 80~350mA) バッテリ使用も可能
  ・親機はパソコンのUSBポートに接続。外部電源不要。

■寸法
  ・親機 DACS-96KHS ケース寸法 65×45×25mm(アンテナを除く)
  ・子機 DACS-9600KD-ISO/M8/M24

ケース寸法 100×65×35mm
(アンテナ、コネクタなど
突起物は除く)

ケース裏面に固定用
取付穴 3mmネジ4か所


・端子台付き子機 DACS-9600KES-ISO/M8/M24
寸法 175×120×38(H)mm(アンテナを除く)
パネル取付穴 3.5Φ 3mmネジ用 6か所



サンプルプログラム / デバイスドライバ はダウンロードのページへ

■文字列による容易な操作が特長です。

■Windows PC用サンプルプログラム
  ソースファイル(VC2008,VB2008)と実行ファイルを準備

  C# コマンド送受信サンプルプログラム

  デジタル入出力デモプログラム説明書

  チャンネル設定ツール添付 (DACS-96KSET-DIO説明書をご覧ください。)

  FTDI社のUSB-ICを組込んでいる他社製品との同時使用について

■デバイスドライバ対応OS

Windows 11,10, 8(8.1), 7(64/32bit)
Androidに DACS USB製品を接続

■ラズベリーパイ (Raspberry Pi) での動作情報   詳細はこちら
