計測制御用途の息の長い電子機器作りをめざします



 Digital Automatic Control System


 計測ユニット


    Wi-Fi (802.11b/g/n) 接続
    全チャンネル相互に絶縁
    16bit 4ch/2ch   プログラマブルレンジ


      DACS-9600N-H4PW   DACS-9600N-C2PW


■ ワイヤレス リモート計測     ■ FPGAを使用した正確なAD変換制御     ■ 計測ソフトで購入後すぐに使用できます


計測ソフト ADG96N   ダウンロードフリー

マルチメータクラスの電圧値表示

ペンレコーダのように各種のセンサ信号を切れ目なく連続的に記録。
計測結果はEXCELLで読取り可能なCSV形式のファイルに保存。

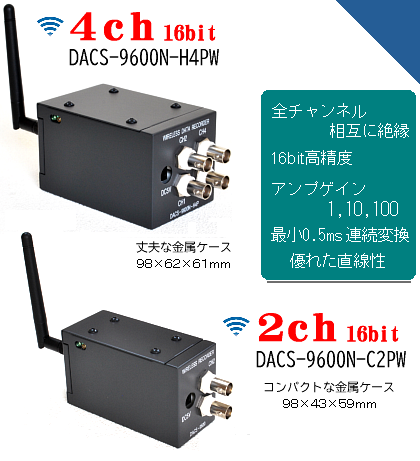

Wi-Fi接続 4ch 16bit 計測ユニット

DACS-9600N-H4PW
  丈夫な金属ケースに収納

標準価格 93,000円 (税別) 10月22日発売 納期7日程度



付属品

クリップ付きBNCケーブル(1.5m) 4本
■アンテナ RPSMAタイプ 1本
■ACアダプタ(+5V 2A) 1個
■BNCコネクタ用防塵キャップ ■ゴム足

マニュアル、レコーダソフトは ダウンロードにて。
印刷物の添付はありません。




Wi-Fi接続 2ch 16bit 計測ユニット

DACS-9600N-C2PW
  丈夫な金属ケースに収納

標準価格 69,800円 (税別) 10月22日発売 納期7日程度



付属品

クリップ付きBNCケーブル(1.5m) 2本
■アンテナ RPSMAタイプ 1本
■ACアダプタ(+5V 2A) 1個
■BNCコネクタ用防塵キャップ ■ゴム足

マニュアル、レコーダソフトは ダウンロードにて。
印刷物の添付はありません。


別売品

ACアダプタ (標準添付品と同じ交換用)
      USB充電タイプのACアダプタと
      モバイルバッテリ用DC電源コード 1m (DC-3513) のセット品
ACアダプタ(+5V 2A) 1個 1,400円 (税別)

モバイルバッテリ用DC電源コード 1m
モバイルバッテリから電源を供給するケーブルです。
型番 DC-3513 1個 360円 (税別)

DCプラグ 型番 PP3-002D 1個 180円 (税別)

■アンテナ RPSMAタイプ (標準添付品と同じ交換用)
型番 ANT-RPSMA 1個 840円 (税別)

クリップ付BNCケーブル(1.5m)
型番 BNC15P 1個 980円 (税別)


  モバイルバッテリ接続例

 アナログ信号の波形モニタ、XY表示、記録再生を、Wi-Fi接続のパソコンで行う計測ユニットです。
 ペンレコーダのように各種のセンサ信号を切れ目なく連続的に記録します。
 製品には、入力ケーブルなど一式がセットになっており、 無償の計測ソフトをダウンロードし、ノートパソコンなどとWi-Fi接続をして、ご購入後すぐに計測を行うことができます。
 アンプゲイン、サンプリング間隔などの設定は、すべてパソコンから操作。 記録したデータはEXCELなどで利用することができます。

 ユーザサイドのプログラミングに役立つサンプル(ソース)プログラムも充実

取扱説明書

すぐにお使いになる方へ
■ 計測ソフト ADG96N         レコーダソフト履歴

独自のアプリケーションを作成される方へ
■ Wi-Fi接続計測ユニット DACS-9600N-H4PW/C2PW



 コンパクトな金属ケースに収納。デスクトップパソコンとの組合せで、ラボラトリー内での計測はもちろんのこと、 ノートパソコンと組合せて、コードレス、携帯用途として、生産現場などでの計測に便利に使用できます。

高分解能16bit

FullScall/最大65500 (16bit)

 DACS-9600Nシリーズは、 絶縁アンプ と、 直線性にすぐれたAD変換器 を内蔵した 産業用途の計測装置です。絶縁アンプにより、全チャンネルを相互に絶縁していますので、 計測時に煩わされる誘導ノイズの影響も最小限に抑えることができ、 測定対象の電気的な干渉を気にすることなく、幅広い用途で使用することができます。



■計測ソフト ADG96N を使用した計測

○記録サンプリング数 連続最大209万点
  自動ファイル保存モードでは、連続最大サンプリング数 約6億点
  長期間の無人記録
  記録データはEXCELで読取り可能

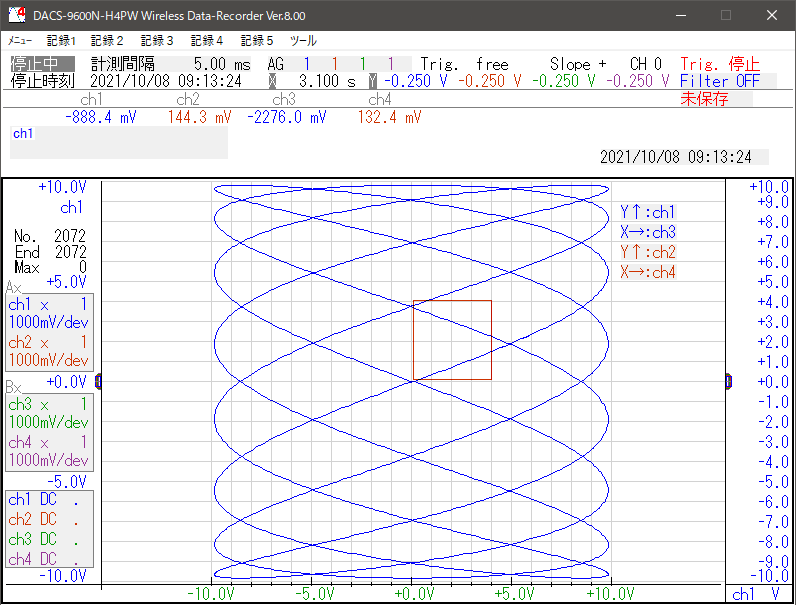

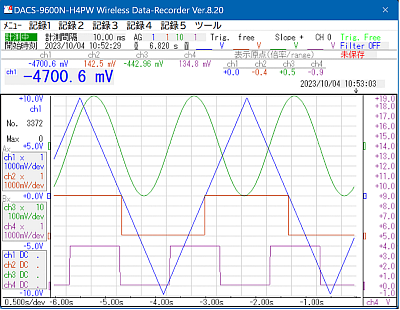

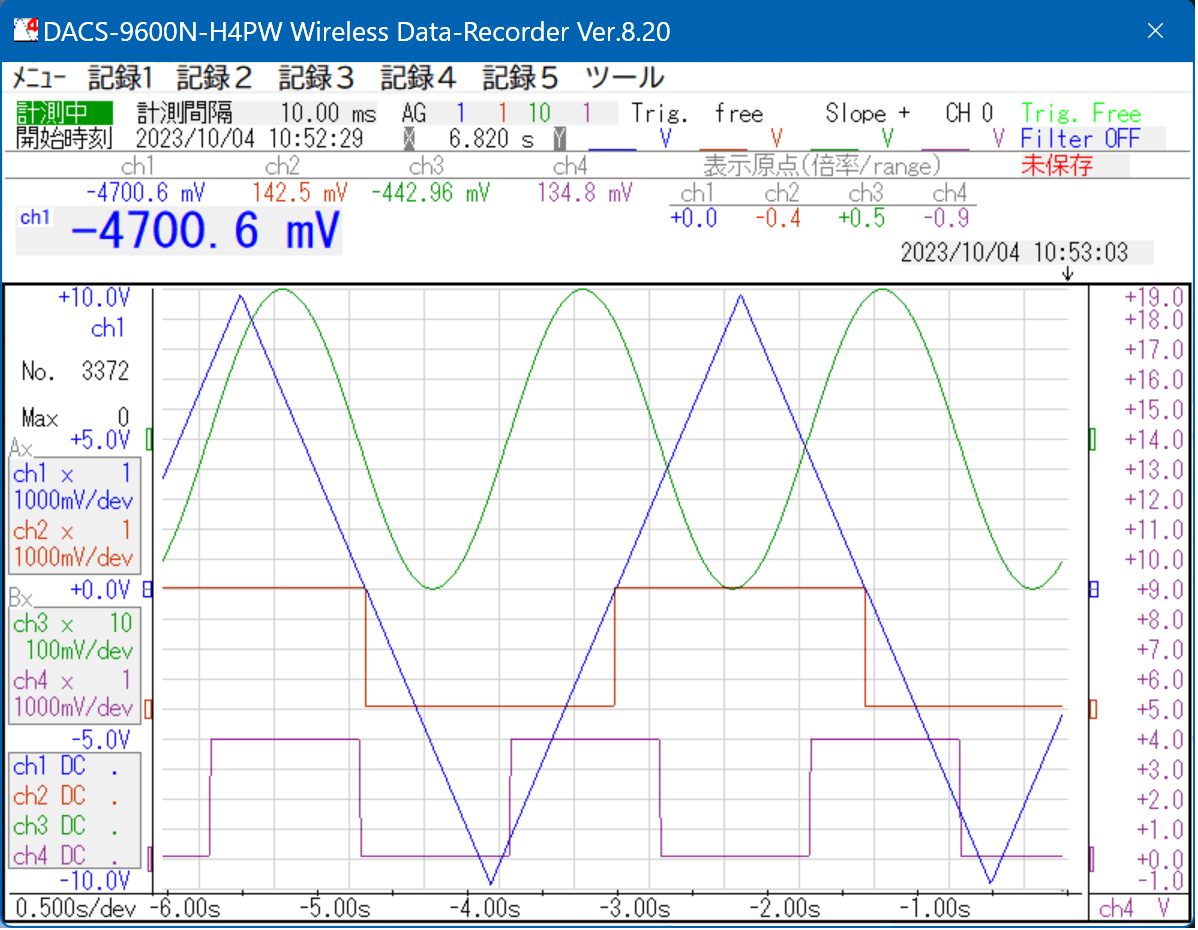

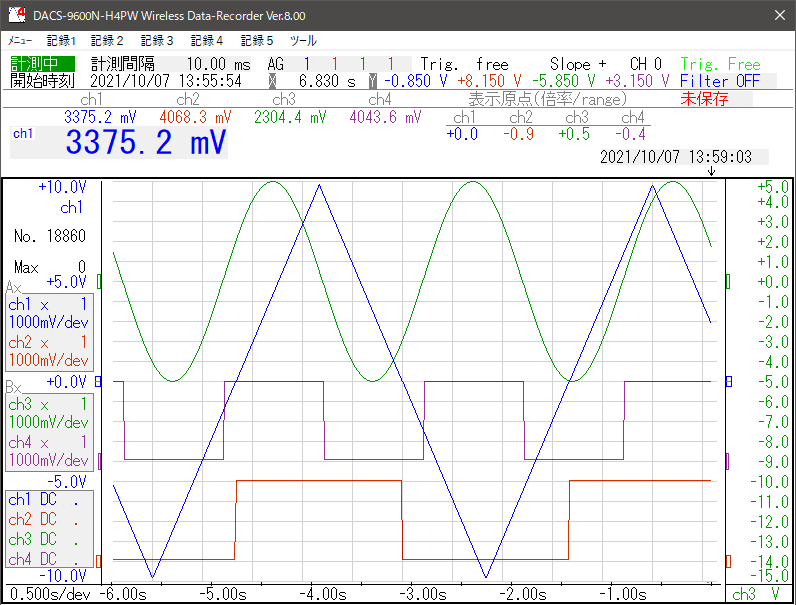

  (4ch版) 波形モニタ画面    (4ch版) XY表示画面

○サンプリング間隔

    0.4ms ~ 15sec

    すべてのサンプリング間隔にて、
        きれめなく連続記録と自動ファイル保存ができます。

○アンプゲイン

    ×1 (レンジ±10V), ×10 (±1V), ×100 (±100mV)

    全チャンネルを独立してゲイン設定可能

○データレコーダソフトの対応OS

Windows 10, 8(8.1), 7(64/32bit)




■アンプ機能

 AD変換前段には、チャンネルごとに絶縁アンプとプログラマブルゲインアンプをもうけています。
 アンプゲインは、
 ×1 (-10V~+10V) ×10 (-1V~+1V) ×100 (-0.1V~+0.1V) の三段階
各チャンネルごとに、パソコンソフトウェアから個別に設定できます。

■AD変換機能

 16bit長のAD変換を、正確な間隔で繰返し連続して実行します。
 サンプリング間隔の指定範囲   最小0.4ms~最大15秒
 サンプリング間隔はパソコンソフトウェアにて、1μs単位にて指定可能

■無線LAN接続

  使用無線モジュール Digi International Inc. Xbee S6B

日本国内の技術基準適合証明を取得した無線モジュールを使用していますので、免許申請の必要はありません。

日本国内専用のため海外での使用はできません。
Only for the inside of Japan

      周波数 2.4 GHz帯   通信規格 802.11b/g/n
      日本国内の技術基準適合証明 R210-101056
      セキュリティ WPA2-PSK   暗号化の種類 AES
      プロトコル TCP/IPv4 (注) IPv6には対応していません

■アクセスポイントモード(APモード)と 端末モードを
    自動選択

○APモード

  無線LAN機能を実装したノートパソコンなどと、直接に接続する接続モードです。 APモードでは、無線LANルータなどの設備は必要ありません。

  出荷時の初期状態ではAPモードで動作します。

○端末モード

  無線LANルータなどがある環境で使用する接続モードです。 無線LANルータに有線/無線LANで接続しているパソコンと接続して使用します。

■接続距離

  無線LANルータの接続範囲と同等です。一般的な居住用住宅の同一建屋内が目安となります。

■通信速度

  パソコンソフトからデジタル出力コマンドを発信して、子機からのデジタル入力レスポンスを受信し、 パソコンソフトにてデジタル入力データを読取るまでを1サイクルとすると、 最高で毎秒20回の繰返しにて実行することができます。 さらに、AD変換の自動繰返し機能を使用すると、 毎秒2500回(0.4ms)のサンプリング速度で、全チャンネルの連続したAD変換データを取得することが可能です。



■アナログ電圧入力
  計測可能な入力電圧範囲 -9.5V~+9.5V
  入力抵抗 3MΩ 以上   許容入力電圧範囲 -25V~+25V
  チャンネル間絶縁抵抗 400MΩ 以上
  コネクタ形状 BNC

■電源
  ・付属ACアダプタから電源供給。
    市販モバイルバッテリ使用可能

  ・電源電圧
    4.8V~5.2V (H4PW -> 600mA, C2PW -> 350mA)
    バッテリ駆動の電源電圧範囲 4.8V~5.8V

■寸法
  ・DACS-9600N-H4PW
        ケース寸法 98×62×61mm(アンテナ/コネクタを除く)
  ・DACS-9600N-C2PW
        ケース寸法 98×43×59mm(アンテナ/コネクタを除く)



  サンプルプログラム / 計測ソフトは ダウンロードのページへ

■文字列による容易な操作が特長です。
■AD変換テスト用Windows版サンプルプログラムを準備
