Digital Automatic Control System

ワイヤレス絶縁カウンタ

無線接続   3ch 32bit長 UP/DOWN エンコーダA/B相

DACS-96KSDX/96KSES-CNTFH   DACS-96KSDX/96KSES-CNTFL

半製品在庫による短納期対応   表示納期はご注文確定より発送までの所要日数です

ワイヤレス リモート計測制御     容易な文字列操作で、カウンタ制御とカウンタ値読取りを実行

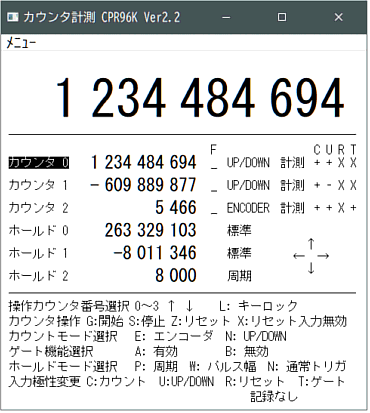

購入後すぐに役立つ カウンタ計測ソフト CPR96K

カウント値を一定時間間隔でファイル記録できます


ワイヤレス 絶縁カウンタセット

最高カウント周波数 1MHz   エンコーダA/B相 500KHz

デジタル入出力絶縁基板 DACS-2570-C 組込の高速タイプ

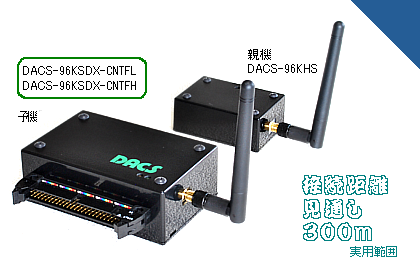

DACS-96KSDX-CNTFH
  親機 DACS-96KHS と子機 DACS-9600KD-CNTFH のセット

51,100円 (税別) 納期 1個10日程度

DACS-96KSES-CNTFH
  親機 DACS-96KHS と
  子機 端子台付DACS-9600KES-CNTFH のセット

59,600円 (税別) 納期 1個10日程度

最高カウント周波数 5KHz   エンコーダA/B相 5KHz

    デジタル入出力絶縁基板 DACS-2550 組込の低速タイプ
    入力周波数が低い場合はノイズ対策を考えれば、こちらがBetter
    汎用デジタル出力12点も利用できます

DACS-96KSDX-CNTFL
  親機 DACS-96KHS と子機 DACS-9600KD-CNTFL のセット

46,600円 (税別) 納期 1個7日程度

DACS-96KSES-CNTFL
  親機 DACS-96KHS と
  子機 端子台付DACS-9600KES-CNTFL のセット

55,100円 (税別) 納期 1個7日程度

付属品

■アンテナ RPSMAタイプ 2本
入出力機器接続用ケーブル(50P) 30cm 1本
    (注) 端子台付き子機の場合は添付なし
子機用ACアダプタ(+5V 2A) 1個
マニュアル、サンプルソフトは ダウンロードにて。
印刷物の添付はありません。
USBケーブルは付属しておりません。

ワイヤレス 絶縁カウンタ 増設用子機

セット品の子機と設定アドレスが異なる以外は同じものです。

デジタル入出力絶縁基板 DACS-2570-C 組込

DACS-9600KD-CNTFHS

43,300円 (税別) 納期 1個10日程度

DACS-9600KES-CNTFHS (端子台付き)

51,800円 (税別) 納期 1個10日程度

デジタル入出力絶縁基板 DACS-2550 組込

DACS-9600KD-CNTFLS

38,800円 (税別) 納期 1個7日程度

DACS-9600KES-CNTFLS (端子台付き)

47,300円 (税別) 納期 1個7日程度

付属品

■アンテナ RPSMAタイプ 1本
入出力機器接続用ケーブル(50P) 30cm 1本
    (注) 端子台付き子機の場合は添付なし
子機用ACアダプタ(+5V 2A) 1個

別売品

入出力端子台   型番 DACS-2596

7,200円 (税別) 納期 1個5日程度

DACS-96KSDX- ユニットと同時ご購入の場合 6,600円
DACS-96KSDX- に付属のDIOケーブルは添付なしとなります。

DACS-2596説明書


■USBケーブル (USBケーブルのみの販売は行っておりません。)

型番 ABFC220IV 2m 1本 620円 (税別)
型番 ABFC230IV 3m 1本 720円 (税別)
型番 ABFC250IV 5m 1本 850円 (税別)
   ABFC220(30,50)IV は フェライトコア付 Arvel の製品です。

入出力機器接続用ケーブル(50P) 30cm片側は解放端
型番 50F-300 1本 850円 (税別)

子機用ACアダプタ
      USB充電タイプのACアダプタと
      モバイルバッテリ用DC電源コード 1m (DC-3513) のセット品
子機用ACアダプタ(+5V 2A) 1個 1,400円 (税別)

子機用DCプラグ 型番 PP3-002D 1個 180円 (税別)

モバイルバッテリ用DC電源コード 1m
子機にモバイルバッテリから電源を供給するケーブルです。
型番 DC-3513 1個 360円 (税別)

■アンテナ RPSMAタイプ (標準添付品と同じ交換用)
型番 ANT-RPSMA 1個 840円 (税別)

 親機をパソコンのUSBに接続し、子機の電源を入れるだけで、無線接続は自動で完了します。 アプリケーションプログラムからは、カウンタ機能をもった子機を、USBデバイスとして使用することができます。  文字列による容易な操作と、FPGAを使用した正確かつ安定したカウンタ制御が特長です。

 絶縁アダプタ基板にDACS-2550を組込んでいるCNTFLタイプは、入力24bit出力24bitのうち、カウンタ機能に使用していない入出力を、汎用デジタル入出力として使用できます。(注) DACS-2570-Cを組込んでいるCNTFHタイプは、汎用デジタル出力を使用することができません。

取扱説明書

■ カウンタ計測ソフト CPR96K
■ DACS-96KSET-CNT
■ 子機 絶縁デジタル入出力ユニット
    DACS-9600KD

■ 子機 端子台付き 絶縁デジタル入出力ユニット
    DACS-9600KES

■ DACS-9600Kシリーズ 増設用子機



■カウンタ動作

 子機には32bit長のカウンタ3個を内蔵しています。 各カウンタは、カウントクロックとカウント方向入力によるUP/DOWNカウントのほか、 エンコーダA相/B相信号によるカウントも可能です。 また、また、全カウンタに、パルス幅とパルス周期を読取る機能があります。
入力フィルタリング機能により、カウント入力信号にリンギングとかチャタリングがあった場合でも、 任意のフィルタ時間設定で、これらの影響を除去して、正確なカウントができるようになっています。

    カウンタのご使用前に、こちらの解説(FRQ)がお役に立ちます

カウンタ個数
カウンタビット長
動作モード


入力最高周波数
  CNTFHタイプ

  CNTFLタイプ

その他の機能







基準クロック出力

3個
各32bit
エンコーダ信号A/B相入力モード
UP/DOWNカウントモード
パルス周期および幅計測モード(全カウンタ)

エンコーダ信号A/B相入力 500KHz
UP/DOWNカウント 1MHz
全チャンネル 5KHz

入力フィルタ機能
  フィルタ設定範囲
    2μs--16ms
入力極性選択
最終カウント値指定可能
分周パルス出力機能
エンコーダZ相による原点設定

基準クロック出力 1MHz (CNTFHのみ)
周波数計測ゲート信号用 0.5Hz
テスト用A/B相信号出力 1KHz
各出力の周波数確度
  ±0.01%(0~50℃ ±100ppm)

周波数確度 ±10ppm以内をご要望の場合は、
弊社営業担当までお問合せください。

■無線接続

  使用無線モジュール Digi International Inc. Xbee S2C

  2.4GHz帯 14チャンネルのうち1チャンネルを、親機が選択します。 日本国内の技術基準適合証明を取得した無線モジュールを使用していますので、免許申請の必要はありません。

日本国内専用のため海外での使用はできません。
Only for the inside of Japan

  P2P動作 (増設子機がない場合)
  親機と子機のセット品は、親機と子機が1対1の、いわゆるP2P動作です。
  親機と子機は、製品ごとに固有のアドレスをもっていて、セット品以外の相手とは通信できないようになっています

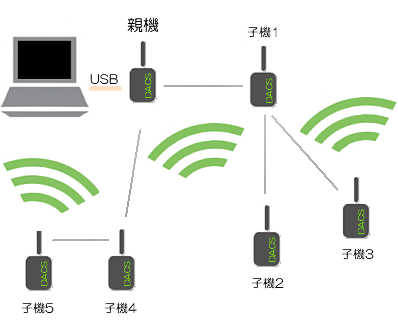

  スター型動作 (子機を増設した場合)
  親機と子機のセット品に、増設用子機を追加した場合は、親機に対し子機が複数台のスター型動作となります。 セット品の子機と異なるワイヤレス・カウンタユニットなどとの混在も可能です。

■接続距離

  見通し範囲で最大500mです。 途中に建物など障害物のある場所では接続距離が短くなります。 建屋内ではコードレス電話機の使用範囲が目安です。

■通信速度

  パソコンソフトからデジタル出力コマンドを発信して、子機からのデジタル入力レスポンスを受信し、 パソコンソフトにてデジタル入力データを読取るまでを1サイクルとすると、 増設子機がないP2P動作の場合、最高で毎秒20回の繰返しにて実行することができます。 子機を増設したスター型動作の場合は、子機1台あたり、0.1~0.2秒の繰返し時間となります。
  なお、親機と子機が離れた位置にある場合、あるいは途中に障害物があるような応用では、1秒程度の繰返しにおさえて、 電波障害による送受信中断頻度を下げる配慮が必要となります。



■デジタル入力
    フォトカプラ絶縁入力 24点
    入力電源と絶縁した内部のDC+5Vにて入力を Pull-up しています。
    接点入力も直接に接続することができます。
    デジタル入力24点のコモン(0V)は共通です。

■デジタル出力
    フォトカプラ絶縁出力
    電源回路とデジタル出力を絶縁しています。
    デジタル出力のコモン(0V)は共通です。

    デジタル入出力の詳細は、各絶縁アダプタ基板の仕様をご覧ください。
    絶縁抵抗値と耐電圧値は取扱説明書に記載しています。

■電源
  ・子機 DACS-9600KD/9600KES は付属ACアダプタから電源を供給。
  ・電源電圧範囲 4.5V~9V (5V 80~350mA) バッテリ使用も可能
  ・親機はパソコンのUSBポートに接続。外部電源不要。

■寸法
  ・親機 DACS-96KHS ケース寸法 65×45×25mm(アンテナを除く)
  ・子機 DACS-9600KD-CNTFH/CNTFL

ケース寸法 100×65×35mm
(アンテナ、コネクタなど
突起物は除く)

ケース裏面に固定用
取付穴 3mmネジ4か所

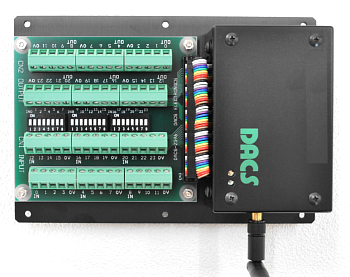

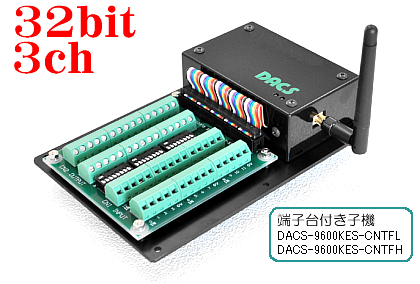

・端子台付き子機 DACS-9600KES-CNTFH/CNTFL
寸法 175×120×38(H)mm(アンテナを除く)
パネル取付穴 3.5Φ 3mmネジ用 6か所



サンプルプログラム/デバイスドライバはダウンロードのページへ

■文字列による容易な操作が特長です。

■カウンタ機能テスト用Windows版サンプルプログラム
    ソースファイル(VC2008,VB2008) と実行ファイルを準備

  DIOソフトウェア機能はDACS-9600K標準版と同じ仕様です。

  C# コマンド送受信サンプルプログラム

  FTDI社のUSB-ICを組込んでいる他社製品との同時使用について

■デバイスドライバ対応OS

Windows 10, 8(8.1), 7(64/32bit)

■Android にも接続できます。   詳細はこちら

■Linux での動作情報
  OSインストール時に仮想COM版相当のドライバが組込まれます。
  ターミナルを開いて入出力リダイレクトにより、簡単に動作試験を
  行うことができます。 詳細はこちら  Linuxでの動作情報

■ラズベリーパイ (Raspberry Pi) での動作情報   詳細はこちら
