Digital Automatic Control System

AD変換器

無線接続   絶縁 16bit 4ch/2ch   プログラマブルレンジ

DACS-96KSBX-H4P  DACS-96KSBX-C2P  DACS-96KSET-H4P  DACS-96KSET-C2P

半製品在庫による短納期対応   表示納期はご注文確定より発送までの所要日数です

    ワイヤレス リモート計測     文字列による容易な操作     FPGAを使用した正確なAD変換制御


計測ソフト ADG960 (無償)を準備

マルチメータクラスの電圧値表示

ペンレコーダのように各種のセンサ信号を切れ目なく連続的に記録。
計測結果はEXCELLで読取り可能なCSV形式のファイルに保存。

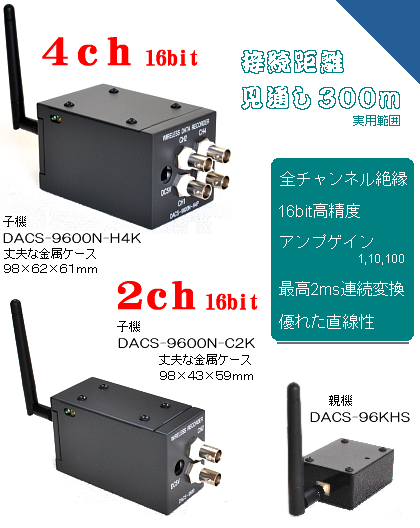

ワイヤレス 4ch 16bit AD変換器 (子機 金属ケース)

DACS-96KSBX-H4P
  親機 DACS-96KHS と子機 DACS-9600KN-H4P のセット
  子機 DACS-9600KN-H4P は丈夫な金属ケースに収納

98,500円 (税別) 納期 1個7日程度

ワイヤレス 2ch 16bit AD変換器 (子機 金属ケース)

DACS-96KSBX-C2P
  親機 DACS-96KHS と子機 DACS-9600KN-C2P のセット
  子機 DACS-9600KN-C2P は丈夫な金属ケースに収納

76,500円 (税別) 納期 1個7日程度

ワイヤレス 4ch 16bit AD変換器 (子機 基板タイプ)

DACS-96KSET-H4P
  親機 DACS-96KHS と子機 DACS-9600K-H4P のセット
  (注)子機 DACS-9600K-H4P はケースなしの基板タイプ

87,000円 (税別) 納期 1個7日程度

ワイヤレス 2ch 16bit AD変換器 (子機 基板タイプ)

DACS-96KSET-C2P
  親機 DACS-96KHS と子機 DACS-9600K-C2P のセット
  (注)子機 DACS-9600K-C2P はケースなしの基板タイプ

66,000円 (税別) 納期 1個7日程度

付属品

■アンテナ RPSMAタイプ 2本
子機用ACアダプタ(+5V 2A) 1個
マニュアル、サンプルソフトは ダウンロードにて。
印刷物の添付はありません。
USBケーブルは付属しておりません。
BNCケーブルは付属しておりません。

別売品

■USBケーブル (USBケーブルのみの販売は行っておりません。)

型番 ABFC220IV 2m 1本 620円 (税別)
型番 ABFC230IV 3m 1本 720円 (税別)
型番 ABFC250IV 5m 1本 850円 (税別)
   ABFC220(30,50)IV は フェライトコア付 Arvel の製品です。

子機用ACアダプタ (標準添付品と同じ交換用)
      USB充電タイプのACアダプタと
      モバイルバッテリ用DC電源コード 1m (DC-3513) のセット品
子機用ACアダプタ(+5V 2A) 1個 1,400円 (税別)

モバイルバッテリ用DC電源コード 1m
子機にモバイルバッテリから電源を供給するケーブルです。
型番 DC-3513 1個 360円 (税別)

子機用DCプラグ 型番 PP3-002D 1個 180円 (税別)

■アンテナ RPSMAタイプ (標準添付品と同じ交換用)
型番 ANT-RPSMA 1個 840円 (税別)

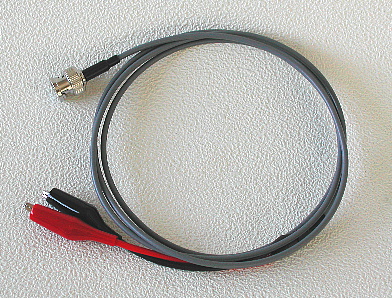

クリップ付BNCケーブル(1.5m)
型番 BNC15P 1個 980円 (税別)

 親機をパソコンのUSBに接続し、子機の電源を入れるだけで、無線接続は自動で完了します。 アプリケーションプログラムからは、子機のAD変換器をUSBデバイスとして使用することができます。  文字列による容易な操作と、FPGAと直線性の優れたAD変換モジュールを使用した、正確かつ安定したAD変換制御が特長です。

■ DACS-96KSET-H4P/C2P 取扱説明書
■ 計測ソフトADG960 取扱説明書 Ver 7.2

      保存データ形式は15BXシリーズと同じです。
      詳しくは15BX応用説明書をご覧ください。

■ レコーダソフト履歴



■アンプ機能

 子機のAD変換前段には、チャンネルごとに絶縁アンプとプログラマブルゲインアンプをもうけています。
 すべてのチャンネルを互いに絶縁していますので、ノイズの影響を少なくした計測が可能です。
 アンプゲインは、
 ×1 (-10V~+10V) ×10 (-1V~+1V) ×100 (-0.1V~+0.1V) の三段階
各チャンネルごとに、パソコンソフトウェアから個別に設定できます。

■AD変換機能

 16bit長のAD変換を、正確な間隔で繰返し連続して実行します。
 サンプリング間隔の指定範囲   最小2ms~最大16秒
  (注) 計測ソフトADG960の最小サンプリング間隔 4ms
 サンプリング間隔はパソコンソフトウェアにて、1μs単位にて指定可能
 最小2ms間隔までのサンプリングデータを、パソコンソフトウェアにて、
 切れ目なく読取ることができます。(無線接続障害発生時は除く。)

■無線接続

  使用無線モジュール Digi International Inc. Xbee S2C

  2.4GHz帯 14チャンネルのうち1チャンネルを、親機が選択します。 日本国内の技術基準適合証明を取得した無線モジュールを使用していますので、免許申請の必要はありません。

日本国内専用のため海外での使用はできません。
Only for the inside of Japan

■接続距離

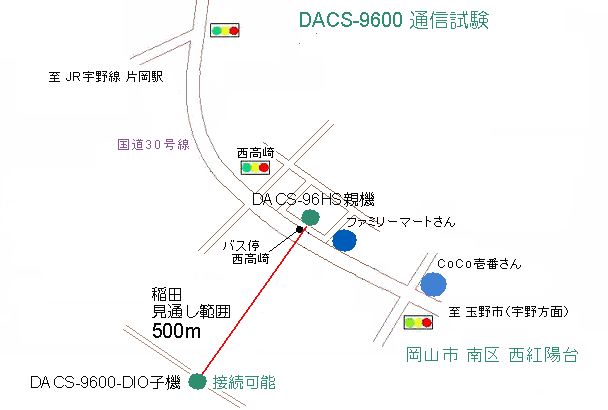

  見通し範囲で最大500mです。 途中に建物など障害物のある場所では接続距離が短くなります。 建屋内ではコードレス電話機の使用範囲が目安です。

■通信速度

  パソコンソフトからデジタル出力コマンドを発信して、子機からのデジタル入力レスポンスを受信し、 パソコンソフトにてデジタル入力データを読取るまでを1サイクルとすると、 最高で毎秒20回の繰返しにて実行することができます。
  なお、AD変換の自動繰返し機能を使用すると、 最高で毎秒500回のサンプリング速度で連続したAD変換データを取得することが可能です。



■アナログ電圧入力
  入力抵抗 3MΩ 以上   許容入力電圧範囲 -25V~+25V
  チャンネル間絶縁抵抗 400MΩ 以上
  コネクタ形状 BNC

■電源
  ・子機は付属ACアダプタから電源供給。

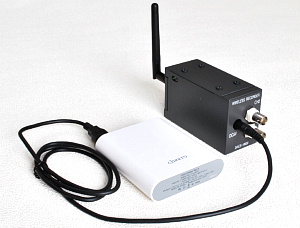

    市販モバイルバッテリ使用可能

  ・子機電源電圧
    4.8V~5.2V (H4P -> 600mA, C2P -> 350mA)
    バッテリ駆動の電源電圧範囲 4.8V~5.8V
  ・親機はパソコンのUSBポートに接続。外部電源不要。

■寸法
  ・親機 DACS-96KHS ケース寸法 65×45×25mm(アンテナを除く)
  ・子機 DACS-9600K-H4P 寸法 95×55×60mm(アンテナ/コネクタを除く)
  ・子機 DACS-9600K-C2P 寸法 95×55×40mm(アンテナ/コネクタを除く)
  ・子機 DACS-9600KN-H4P
        ケース寸法 98×62×61mm(アンテナ/コネクタを除く)
  ・子機 DACS-9600KN-C2P
        ケース寸法 98×43×59mm(アンテナ/コネクタを除く)



  サンプルプログラム / デバイスドライバ / 計測ソフトは
  ダウンロードのページへ

■文字列による容易な操作が特長です。
■AD変換テスト用Windows版サンプルプログラムを準備

  FTDI社のUSB-ICを組込んでいる他社製品との同時使用について

■デバイスドライバ対応OS

Windows 10, 8(8.1), 7(64/32bit)

■ラズベリーパイ (Raspberry Pi) での動作情報   詳細はこちら

■計測ソフトADG960 Windows版

  購入後、このソフトをインストールすれば、すぐに計測作業を開始できます。 刻々の計測結果は、EXCELLで読取り可能なCSV形式のファイルに保存。 アンプゲイン、サンプリング間隔の設定、そのほか計測操作はマウスで簡単。 ユーザサイドにてソフトウェアを作成する必要はありません。

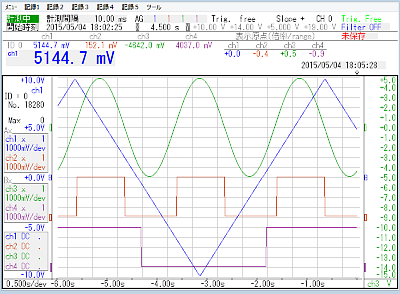

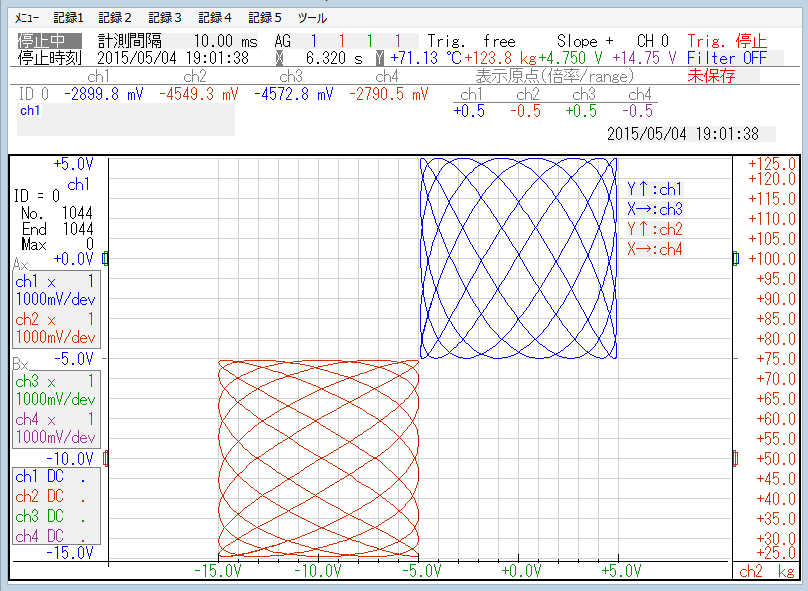

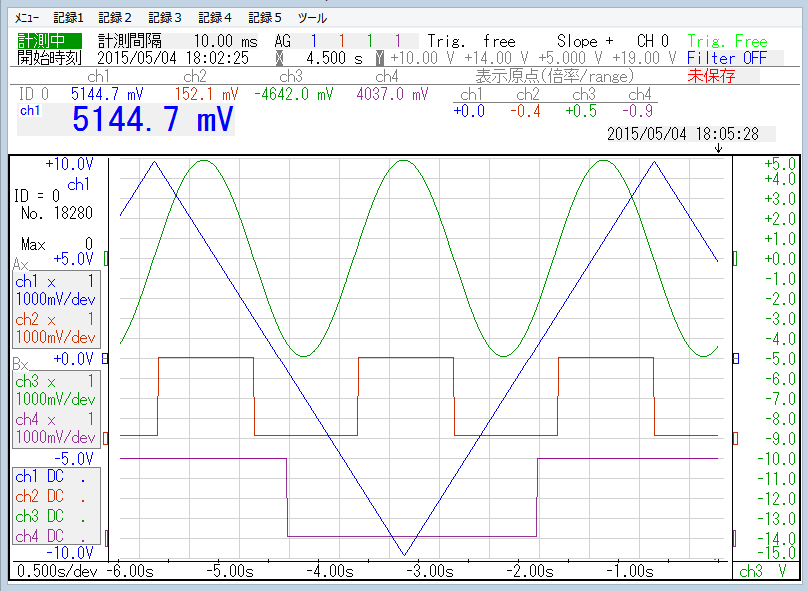

4ch版 波形モニタ画面     4ch版 XY表示画面
