 Digital Automatic Control System


 絶縁カウンタ


    Wi-Fi (802.11b/g/n) 接続
    3ch 32bit長 カウンタ
    UP/DOWN と エンコーダA/B相カウント


      DACS-9600ND-CNH/CNL   DACS-9600NE-CNHES/CNLES

      DACS-9600KWF-CNH などの型式を DACS-9600ND/NE-*** に変更しました。
      Wi-Fi接続の初期設定手順を改善した以外の機能変更はありません。2021/11/8


Wi-Fi接続 リモート制御     ■ 容易な文字列操作でカウンタ制御とカウンタ値読取りを実行





カウンタ計測ソフト CPR96N   ダウンロードフリー

        カウント値を一定時間間隔でファイル記録できます
        タッチパネルの操作も楽々
        大型文字に表示するチャンネルを選択できます
        大型文字は単位表示と換算表示、色指定が可能

複数台のユニットをPC一台で操作/表示可能


Wi-Fi接続 カウンタユニット

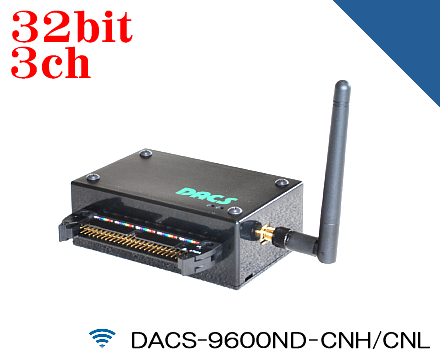

DACS-9600ND-CNH

最高カウント周波数 1MHz   エンコーダA/B相 500KHz

デジタル入出力絶縁基板 DACS-2570-C 組込の高速タイプ

標準価格 45,800円 (税別) 納期 1個7日程度

DACS-9600ND-CNL

最高カウント周波数 5KHz   エンコーダA/B相 5KHz

    デジタル入出力絶縁基板 DACS-2550 組込の低速(ノイズ対策)
    汎用デジタル出力12点も利用できます

標準価格 41,500円 (税別) 納期 1個7日程度

付属品

■アンテナ RPSMAタイプ 1本
入出力機器接続用ケーブル(50P) 30cm 1本
■ACアダプタ(+5V 2A) 1個
マニュアル、サンプルソフトは ダウンロードにて。
印刷物の添付はありません。


Wi-Fi接続 端子台付絶縁カウンタユニット

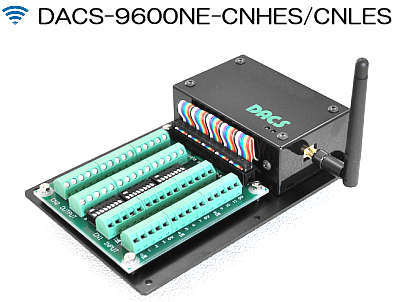

DACS-9600NE-CNHES
  端子台付

最高カウント周波数 1MHz   エンコーダA/B相 500KHz

デジタル入出力絶縁基板 DACS-2570-C 組込の高速タイプ

標準価格 54,500円 (税別) 納期 1個7日程度

DACS-9600NE-CNLES
  端子台付

最高カウント周波数 5KHz   エンコーダA/B相 5KHz

    デジタル入出力絶縁基板 DACS-2550 組込の低速(ノイズ対策)
    汎用デジタル出力12点も利用できます

標準価格 49,800円 (税別) 納期 1個7日程度

付属品

■アンテナ RPSMAタイプ 1本
■ACアダプタ(+5V 2A) 1個
マニュアル、サンプルソフトは ダウンロードにて。
印刷物の添付はありません。

別売品

入出力端子台   型番 DACS-2596

7,200円 (税別) 納期 1個5日程度

DACS-9600ND ユニットと同時ご購入の場合 6,600円
DACS-9600ND に付属のDIOケーブルは添付なしとなります。

DACS-2596説明書


入出力機器接続用ケーブル(50P) 30cm片側は解放端
型番 50F-300 1本 850円 (税別)

■ACアダプタ (標準添付品と同じ交換用)
      USB充電タイプのACアダプタと
      モバイルバッテリ用DC電源コード 1m (DC-3513) のセット品
ACアダプタ(+5V 2A) 1個 1,400円 (税別)

DCプラグ 型番 PP3-002D 1個 180円 (税別)

モバイルバッテリ用DC電源コード 1m
モバイルバッテリから電源を供給するケーブルです。
型番 DC-3513 1個 360円 (税別)

■アンテナ RPSMAタイプ (標準添付品と同じ交換用)
型番 ANT-RPSMA 1個 840円 (税別)

 パソコンなどのアプリケーションプログラムから、Wi-Fi接続で、カウンタの制御、カウント値の読取りを実行します。  文字列による容易な操作と、FPGAを使用した正確かつ安定したタイミング制御が特長です。

 入力24bit出力24bitのうち、カウンタ機能に使用していない入出力は、汎用デジタル入出力として使用できます。(注)CNH/CNHESの出力は13bit

 ユーザサイドのプログラミングに役立つサンプル(ソース)プログラムも充実

取扱説明書

■ カウンタ計測ソフト CPR96N 取扱説明書
■ DACS-9600N-CNT 取扱説明書
■ 絶縁デジタル入出力ユニット
    DACS-9600ND-CNH/CNL

■ 端子台付き絶縁デジタル入出力ユニット
    DACS-9600NE-CNHES/CNLES

■ Wi-Fi接続 説明書


 DACS Wi-Fi機器 初期接続時のトラブル事例と対策

 ネットワーク・プログラミングは意外とSimple こちらへ



■カウンタ動作

 32bit長のカウンタ3個を内蔵しています。 各カウンタは、カウントクロックとカウント方向入力によるUP/DOWNカウントのほか、 エンコーダA相/B相信号によるカウントも可能です。 また、全カウンタに、パルス幅とパルス周期を読取る機能があります。
入力フィルタリング機能により、カウント入力信号にリンギングとかチャタリングがあった場合でも、 任意のフィルタ時間設定で、これらの影響を除去して、正確なカウントができるようになっています。

    カウンタのご使用前に、こちらの解説(FRQ)がお役に立ちます

カウンタ個数
カウンタビット長
動作モード


入力最高周波数
  CNH/CNHESタイプ

  CNL/CNLESタイプ

その他の機能







基準クロック出力

3個
各32bit
エンコーダ信号A/B相入力モード
UP/DOWNカウントモード
パルス周期および幅計測モード(全カウンタ)

エンコーダ信号A/B相入力 500KHz
UP/DOWNカウント 1MHz
全チャンネル 5KHz

入力フィルタ機能
  フィルタ設定範囲
    2μs--16ms
入力極性選択
最終カウント値指定可能
分周パルス出力機能
エンコーダZ相による原点設定

基準クロック出力 1MHz (CNH/CNHESのみ)
周波数計測ゲート信号用 0.5Hz
テスト用A/B相信号出力 1KHz
各出力の周波数確度
  ±0.01%(0~50℃ ±100ppm)

■無線LAN接続

  使用無線モジュール Digi International Inc. Xbee S6B

日本国内の技術基準適合証明を取得した無線モジュールを使用していますので、免許申請の必要はありません。

日本国内専用のため海外での使用はできません。
Only for the inside of Japan

      周波数 2.4 GHz帯   通信規格 802.11b/g/n
      日本国内の技術基準適合証明 R210-101056
      セキュリティ WPA2-PSK   暗号化の種類 AES
      プロトコル TCP/IPv4 (注) IPv6には対応していません

■アクセスポイントモード(APモード)と 端末モードを
    自動選択

○APモード

  無線LAN機能を実装したノートパソコンなどと、直接に接続する接続モードです。 APモードでは、無線LANルータなどの設備は必要ありません。

  出荷時の初期状態ではAPモードで動作します。

○端末モード

  無線LANルータなどがある環境で使用する接続モードです。 無線LANルータに有線/無線LANで接続しているパソコンと接続して使用します。

■接続距離

  無線LANルータの接続範囲と同等です。一般的な居住用住宅の同一建屋内が目安となります。

■通信速度

  パソコンソフトからデジタル出力コマンドを発信して、 パソコンソフトにてデジタル入力データを読取るまでを1サイクルとすると、 最高で毎秒20回の繰返しにて実行することができます。



■デジタル入力
    フォトカプラ絶縁入力 24点
    入力電源と絶縁した内部のDC+5Vにて入力を Pull-up しています。
    接点入力も直接に接続することができます。
    デジタル入力24点のコモン(0V)は共通です。

■デジタル出力
    フォトカプラ絶縁出力 CNH/CNHES 13点   CNL/CNLES 24点
    電源回路とデジタル出力を絶縁しています。
    デジタル出力のコモン(0V)は共通です。
    (注) CNH/CNHESタイプ   デジタル入力と出力コモン(0V)は共通。
    (注) CNH/CNHESタイプ   デジタル出力bit1~11は使用できません。
    (注) CNL/CNLESタイプ   デジタル入力と出力コモン(0V)は絶縁。

出力信号 フォトカプラ絶縁

最大負荷電流 10mA 最大電圧 40V
(注) CNH/CNHESタイプの基準クロック出力 1MHz (bit0) は
      最大電圧 5V

■電源
  ・付属ACアダプタから電源を供給。
  ・電源電圧範囲 4.5V~9V (5V 200~500mA) バッテリ使用も可能

■寸法

・DACS-9600ND-CNH/CNL
ケース寸法 100×65×35mm
(アンテナ、コネクタなど
突起物は除く)

ケース裏面に固定用
取付穴 3mmネジ4か所


・端子台付き DACS-9600NE-CNHES/CNLES
寸法 175×120×38(H)mm(アンテナを除く)
パネル取付穴 3.5Φ 3mmネジ用 6か所



サンプルプログラムは ダウンロードのページへ

■文字列による容易な操作が特長です。

■Windows PC用サンプルプログラム
  ソースファイル(VS2015 C++,C#,VB)と実行ファイルを準備

■Python での操作はこちらへ
