 TTL絶縁アダプタ


    5V系 高速デジタル入出力
    入力 24bit   出力 24bit


      DACS-2460-5V   DACS-2460-EV


高速絶縁ICを使用した 5V系デジタル入出力絶縁アダプタ


 DACS-2460 基板は、USB接続デジタル入出力基板 DACS-2500KB シリーズと共に使用します。 USBインターフェイスと電気的に絶縁するための、高速動作タイプ絶縁アダプタ基板です。

DACS-2500KBなどから電源を供給する絶縁電源内蔵タイプの DACS-2460-5V と、
外部から絶縁電源を供給する DACS-2460-EV の2種類があります。

 本アダプタ基板は、本体基板と同時にご注文いただいた場合、および保守交換用として販売しています。
 単独の利用をご検討の場合は、接続部分の仕様を詳細にご確認ください。



デジタル入出力TTL絶縁アダプタ基板
DACS-2460-5V

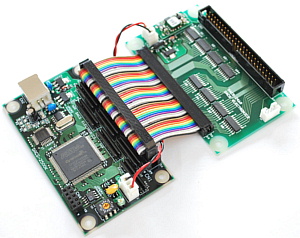

DACS-2460-5V の接続例

2基板をABS樹脂ケースに組込んだ
PWMパルス出力ユニット DACS-2500KD-RSV3 は
こちらのページをご覧ください。
16bit高分解能パルス出力 DACS-2500KD-RSW4 は
こちらのページをご覧ください。

デジタル入出力TTL絶縁アダプタ基板

DACS-2460-5V   絶縁電源内蔵タイプ

標準価格 13,200円 (税別) 納期 単品6日程度

DACS-2460-EV   外部電源仕様

標準価格 12,700円 (税別) 納期 単品6日程度

 外部接続機器と本基板の、いずれか一方のみの電源が入っているとき、 入出力信号線に異常電流が流れるのを防ぐために、 外部接続機器と本基板の電源を連動させる必要があります。 絶縁電源内蔵タイプは、外部接続機器用の電源として、絶縁電源 5V 150mA が使用できます。 これ以上の容量を必要とする場合は、外部電源仕様を選択して、 外部から本基板に電源を供給してください。

付属品

■電源接続用ケーブル(15cm) 1本

  小さな添付品を必ずご確認ください。

DACS-2500KBシリーズなどとの信号接続用ケーブルは基板に固定しています。

■外部機器との電源接続用ケーブル(30cm) 片側は解放端 1本

  小さな添付品を必ずご確認ください。

入出力機器接続用ケーブルは付属しておりません。
本体基板の別売品(型式 50F-300)をご覧ください。

マニュアルはダウンロードにて。 印刷物の添付はありません。





■DACS-2460取扱説明書



絶縁側入出力信号仕様

 デジタル入力24bitとデジタル出力24bitのコモン(0V)は共通です。

入力信号 5V系TTL 高速絶縁入力 24bit

入力電流 最大10μA
応答速度 1μs以内
しきい値 TTLレベル
    High Level 最小値 +2.0V
    Low Level 最大値 +0.8V

出力信号 5V系TTL 高速絶縁出力 24bit

出力電圧
    Low 0.4V (MAX)
    High 4.5V (4mA出力での最低値)
最大許容電流 8mA
出力抵抗 50Ω
応答速度 1μs以内



絶縁側電源仕様

絶縁電源内蔵タイプ DACS-2460-5V

+5V 150mA を外部機器用に出力

外部電源仕様 DACS-2460-EV

+5V 100mA を外部から供給
