 PWMパルス出力


    USB接続
    12ch 高分解能(16bit) PWMパルス出力
    パルス幅変化速度も高精度(16bit)で制御


      DACS-2500KB/KBC-RSW4   DACS-2500KD-RSW4-5V/EV

入出力機器接続用50Pケーブルはオプション品にて別途ご購入ください


容易な文字列操作で12ch分の高分解能(16bit)PWMパルスを出力

USB接続 PWM 12ch パルス出力基板   (写真上)

DACS-2500KB-RSW4   TTL 3.3V出力

標準価格 17,800円 (税別) 納期 単品6日程度

付属品

付属品はありません

  入出力機器接続用ケーブルは付属しておりません。
    オプション品の 50F-300を別途ご購入ください。
  USBケーブルは付属しておりません。
  マニュアル、サンプルソフトは   ダウンロードにて。

(ご注意) 本製品は 従来版の DACS-2500K-RCP24/RSV24 とパルス幅分解能が異なるため、コマンド仕様の互換性はありません。

コンパクトな名刺箱サイズ 100×65×35mm

USB接続 PWM 12ch パルス出力ユニット

DACS-2500KBC-RSW4  TTL 3.3V出力

標準価格 21,300円 (税別) 納期 単品6日程度

付属品

付属品はありません

  入出力機器接続用ケーブルは付属しておりません。
    オプション品の 50F-300を別途ご購入ください。
  USBケーブルは付属しておりません。
  マニュアル、サンプルソフトは   ダウンロードにて。


USB接続 PWM 12ch 絶縁 パルス出力ユニット

USBインターフェイスと絶縁した 5V系 TTL入出力

TTL絶縁アダプタ基板 DACS-2460 を組込

DACS-2500KD-RSW4-5V  内部電源仕様

標準価格 33,600円 (税別) 納期 単品7日程度


DACS-2500KD-RSW4-EV  外部電源仕様

標準価格 32,800円 (税別) 納期 単品7日程度

絶縁5V系TTL仕様のユニットは、外部接続機器とユニットの電源を連動させる必要があるため、内部電源と外部電源の2タイプがあります。右欄のハードウェア仕様をご覧いただき、適切な電源仕様タイプを選択してください。

付属品

■絶縁電源出力(入力)用ケーブル 30cm 1本   本体に取付済

  入出力機器接続用ケーブルは付属しておりません。
    オプション品の 50F-300を別途ご購入ください。
  USBケーブルは付属しておりません。
  マニュアル、サンプルソフトは   ダウンロードにて。

ケースにDACSマークおよび型式表示のない製品も承っています

別売品

基板取付プレート 黒アルマイト処理3mm厚アルミ   取扱説明書
(注) 基板取付専用です。ケース入りには使用できません。
型番 DACS-PLATE-AP 1個 2,300円 (税別)

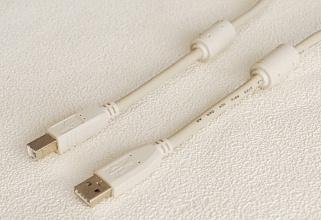

■USBケーブル (USBケーブルのみの販売は行っておりません。)

型番 ABFC220IV 2m 1本 620円 (税別)
型番 ABFC230IV 3m 1本 720円 (税別)
型番 ABFC250IV 5m 1本 850円 (税別)
   ABFC220(30,50)IV は フェライトコア付 Arvel の製品です。

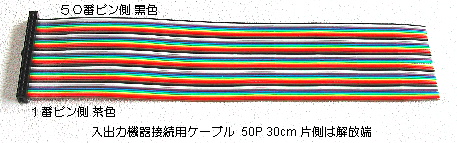

入出力機器接続用ケーブル 30cm片側は解放端
型番 50F-300 1本 950円 (税別)

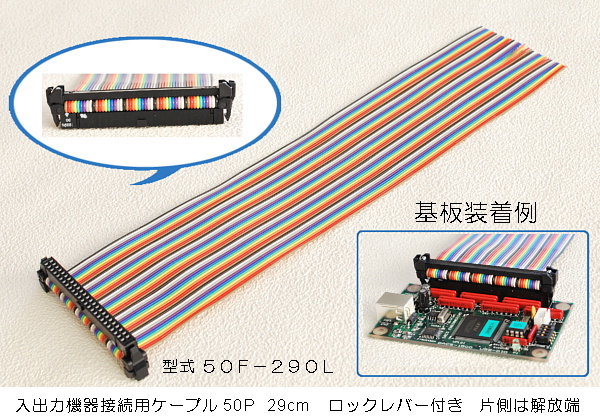

入出力機器接続用ケーブル ロックレバー付 29cm片側は解放
振動のある場所での使用に適当。ケース入りには使用不可。
ご購入前にお見積りをご照会ください。
型番 50F-290L 1本 1,080円 (税別)

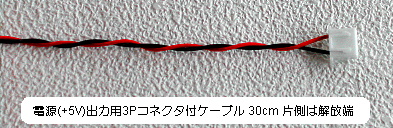

電源(+5V)出力用3Pコネクタ付ケーブル 30cm片側は解放端
型番 3T-300 1本 140円 (税別)

■絶縁電源出力(入力)用4Pコネクタ付ケーブル 30cm片側は解放端
(注)DACS-2500KD-RSW4-5V/EV 専用です。
型番 4T-300 1本 140円 (税別)

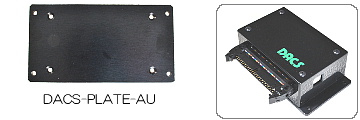

取付台座   型番 DACS-PLATE-AU   説明書

 +2,200円 (税別)

    盤面取付用 黒アルマイト処理アルミ3mm厚
    本品は DACS-2500KD に取付けてお納めするオプションです。
    DACS-2500KBC には取付けできません。

取付台座   型番 DACS-PLATE-AC   説明書

 +2,700円 (税別)

    盤面取付用 黒アルマイト処理アルミ3mm厚(PLATE-AUと同サイズ)
    本品は DACS-2500KBC に取付けてお納めするオプションです。
    DACS-2500KBCのケース裏面は密閉で取付用穴がありませんので、
    このオプションはケース裏面の交換と裏面に接続するスペーサを
    含んでいます。

USB接続 PWM12chパルス出力基板
DACS-2500KB-RSW4 は、パソコンのUSBインターフェイスに接続して、 パソコンからのコマンドに従って、12chの高分解能(16bit)PWMパルスを出力する基板です。

 各チャンネルのパルス幅とパルス幅の変化速度はそれぞれ個別に指定することができます。
 ロータリーエンコーダスイッチによるパルス幅の手動操作機能もあります。
 入力24bitは汎用入力としても使用できます。
 ユーザサイドのプログラミングに役立つサンプル(ソース)プログラムも充実

取扱説明書

■PWMパルス出力基板 DACS-2500KB-RSW4
■5V系TTL絶縁アダプタ基板 DACS-2460

■ DACS-2500KDシリーズ共通

■ Pythonで楽々PWMパルス出力のプログラミング



出力チャンネル
パルス幅分解能



パルス周期



内部カウントクロック




エンコーダ入力による
   パルス幅操作


パルス幅変化時間

12ch
16bit(0~65535)
  1bitがカウントクロック周期相当
  12chをそれぞれ個別に設定

20bit(1~1048575)
  1bitがカウントクロック周期相当
全チャンネル共通

500KHz 1MHz 2MHz 4MHz
8MHz 16MHz 32MHz 64MHzのうち
いずれかをプログラムにより選択
全チャンネル共通

12ch分の独立操作が可能
パルス幅最小値/最大値の設定
操作した変化値の読取りが可能

16bit(0~65535)
  1bitがカウントクロック×10相当
  指定時間ごとに
  パルス幅が1カウント分変化
  0指定にて直ちに変化
  12chをそれぞれ個別に設定



■外部電源不要
  基板上の3Pコネクタはアダプタ基板を接続する場合の電源出力用

パルス出力は一般的なRCサーボ に接続できます。
 (注) サーボ電源が外部に必要となります。

      配線長が30cmを超える場合は、
      絶縁アダプタ基板 DACS-2460 の追加接続を推奨。

 出力信号を接続する機器の、デジタル入力電圧(High側)にご注意ください。 出力を5V系TTL入力に接続する場合でも、LSタイプおよびHCTタイプのIC入力には問題なく接続できます。 詳細は取扱説明書をご覧ください。
 入力信号は、5V系TTLが問題なく接続できます。

■入力TTLおよびLVTTL 24bit 出力LVTTL 24bit 50極MILタイプコネクタ
  パルス出力に使用しない出力は汎用デジタル出力として利用可能。 入力はすべて汎用デジタル入力として利用できます。

 接点入力を接続する場合は、 基板外部にて+3~+5Vに10KΩ程度の抵抗値にてPULL-UPする必要があります。

■コンパクトな基板寸法 94×55mm


■絶縁5V系TTL仕様のユニットを選択する場合のご注意

  本ユニットに接続する機器の電源が別系統になっている場合で、 いずれかの電源のみがONになった状態で放置すると、入出力信号線を通じて、電源がOFFになった側に過電流(10~100mA)が流入する異常状態が続きます。 例えばRCサーボを接続して、RCサーボの電源をOFFにして、パソコンの電源を入れている場合とか、この逆の場合が相当します。
  この状態を回避するため、本ユニットの電源と接続する機器との電源を連動させる必要があります。

 ○ 外部機器の電源電流が150mA以下の場合
    内部電源仕様 (型番末尾 5V) を選択すると、
    外部機器の電源はユニットから出力する+5V電源が利用できます。

 ○ 外部機器の電源電流が150mAを超える場合
    外部電源仕様 (型番末尾 EV) を選択して、
    外部機器の電源を本ユニットに供給してください。
    電源電圧範囲   2.5V ~ 6V   5V推奨   (DO出力最大電圧 =< 電源電圧)




サンプルプログラム / デバイスドライバ はダウンロードのページへ

■文字列による容易な操作が特長です。
■マルチデバイス対応   ID番号をパソコンツールで設定

■ Windows PC サンプルプログラム
  ソースファイル(VC, VB) と実行ファイルを準備

  FTDI社のUSB-ICを組込んでいる他社製品との同時使用について

■デバイスドライバ対応OS

Windows 11,10, 8(8.1), 7(64/32bit)

  データ送受信プログラミングは、DACSの全USBインターフェイス製品で
  同じです。他製品のサンプルプログラム(VC, VB, C#)も参考になります。

■Python(Windows)での操作はこちらへ

■人気の コンパクト コンピュータ

  ラズベリーパイ (Raspberry Pi) で動作
  詳細はこちらへ

  C言語、Python言語のサンプルプログラムを掲載




  デバイスサーバー追加で有線/無線LAN接続

    デバイスサーバー RPi-USBDS

詳細はデバイスサーバー RPi-USBDS 解説ページへ
