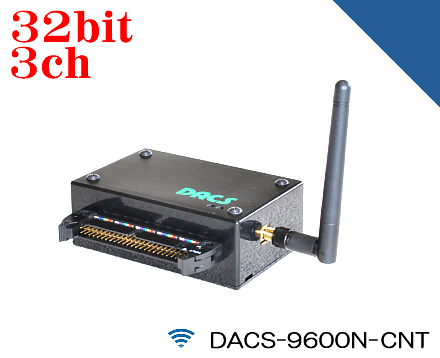

パソコンなどのアプリケーションプログラムから、Wi-Fi接続で、カウンタの制御、カウント値の読取りを実行します。
文字列による容易な操作と、FPGAを使用した正確かつ安定したタイミング制御が特長です。
入力24bit出力24bitのうち、カウンタ機能に使用していない入出力は、汎用デジタル入出力として使用できます。
ユーザサイドのプログラミングに役立つサンプル(ソース)プログラムも充実
■カウンタ動作
32bit長のカウンタ3個を内蔵しています。
各カウンタは、カウントクロックとカウント方向入力によるUP/DOWNカウントのほか、
エンコーダA相/B相信号によるカウントも可能です。
また、全カウンタに、パルス幅とパルス周期を読取る機能があります。
入力フィルタリング機能により、カウント入力信号にリンギングとかチャタリングがあった場合でも、
任意のフィルタ時間設定で、これらの影響を除去して、正確なカウントができるようになっています。
カウンタのご使用前に、こちらの解説（FRQ）がお役に立ちます
|
カウンタ個数
カウンタビット長
動作モード
・
・
入力最高周波数
・
その他の機能
・
・
・
・
・
基準クロック出力 |
3個
各32bit
エンコーダ信号A/B相入力モード
UP/DOWNカウントモード
パルス周期および幅計測モード(全カウンタ)
エンコーダ信号A/B相入力モード 500KHz
UP/DOWNカウントモード 1MHz
最終カウント値指定可能
分周パルス出力機能あり(LV-TTL専用出力)
エンコーダＺ相による原点設定
カウント入力フィルタリング機能
フィルタ設定範囲 1μs--16ms
入力極性設定
基準クロック出力 1MHz
周波数計測ゲート信号用 0.5Hz
テスト用A/B相信号出力 1KHz
各出力の周波数確度
±0.01%(0～50℃ ±100ppm) |
■無線LAN接続
日本国内の技術基準適合証明を取得した無線モジュールを使用していますので、免許申請の必要はありません。
|
日本国内専用のため海外での使用はできません。
Only for the inside of Japan
|
|
周波数 2.4 GHz帯 通信規格 802.11b/g/n
日本国内の技術基準適合証明 R210-WW1005
セキュリティ WPA2-PSK 暗号化の種類 AES
プロトコル TCP/IPv4 (注) IPv6には対応していません
■接続距離
無線LANルータの接続範囲と同等です。一般的な居住用住宅の同一建屋内が目安となります。
■通信速度
パソコンソフトからデジタル出力コマンドを発信して、
パソコンソフトにてデジタル入力データを読取るまでを1サイクルとすると、
最高で毎秒20回の繰返しにて実行することができます。
■デジタル入力/出力
入力TTL 24bit 出力TTL 24bit 50極MILタイプコネクタ
すべてのデジタル入力およびデジタル出力は、
5V系TTL入出力、LVTTL入出力の両方に接続できます。
入力信号は基板内部ではPULL-UPしておりませんので、接点入力を接続する場合は、
基板外部にて+3～+5Vに10KΩ程度の抵抗値にてPULL-UPする必要があります。
■電源
・付属ACアダプタから電源を
供給。
・電源電圧範囲 4.5V～9V
(5V 100～300mA)
バッテリ使用も可能
写真の入出力機器接続用
ケーブルはオプションです
■寸法
・ケース寸法 100×65×35mm
(アンテナ、コネクタなど
突起物は除く)
ケース裏面に固定用
取付穴 3mmネジ4か所
サンプルプログラムは ダウンロードのページへ
■文字列による容易な操作が特長です。

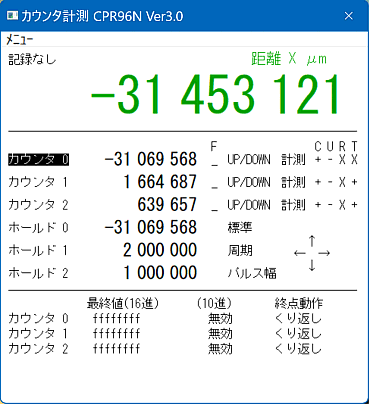

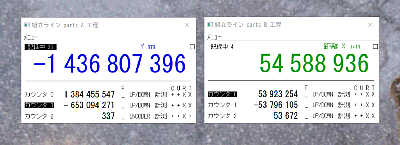

■Windows PC用サンプルプログラム
ソースファイル(VC, VB, C#)と実行ファイルを準備
■Python での操作はこちらへ
|
